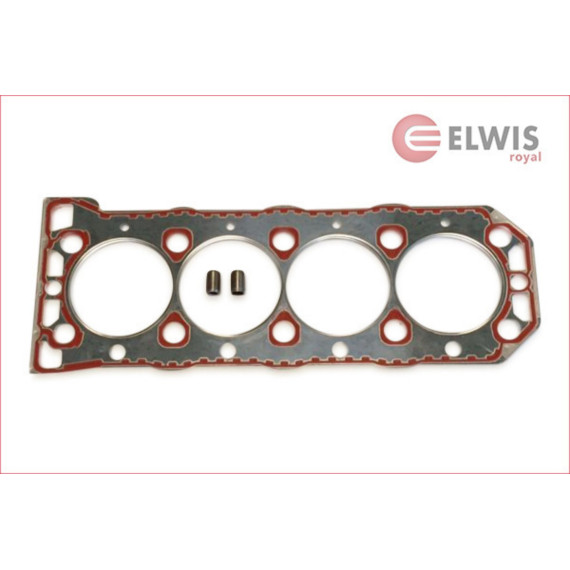

Прокладка ГБЦ — критически важный уплотнительный элемент двигателя, который обеспечивает герметичное соединение между головкой блока цилиндров и самим блоком. Эта деталь работает в экстремальных условиях постоянных температурных перепадов, высокого давления и воздействия агрессивных сред, предотвращая смешивание моторного масла, охлаждающей жидкости и газов из камер сгорания.

Основная функция прокладки — создание надежного уплотнения в местах соединения двух массивных металлических частей двигателя. Она компенсирует микронеровности обработанных поверхностей и сохраняет герметичность даже при значительных тепловых расширениях металла во время работы мотора.

Современные прокладки ГБЦ изготавливаются из многослойных материалов, способных выдерживать температуры до 300°C и давление свыше 100 атмосфер. Многослойная металлическая конструкция состоит из нескольких тонких стальных листов с эластомерным покрытием, что обеспечивает оптимальное сочетание прочности и упругости.

В теле прокладки предусмотрены точно вырезанные отверстия под цилиндры, каналы системы охлаждения, масляные магистрали и крепежные болты. Усиленные металлические окантовки вокруг камер сгорания принимают на себя максимальные нагрузки от давления и температуры при работе двигателя.

Прокладка головки блока является специфичной деталью для конкретной модели двигателя. Геометрия отверстий, толщина и материал изготовления строго соответствуют конструкции мотора, объему цилиндров и степени сжатия. Использование неподходящей прокладки может привести к нарушению фаз газораспределения, изменению компрессии и серьезным повреждениям двигателя.

При выборе необходимо учитывать модель автомобиля, тип и объем двигателя, год выпуска. Для турбированных моторов применяются усиленные варианты с дополнительными металлическими слоями, рассчитанные на повышенные нагрузки.

Прокладка ГБЦ меняется при любом снятии головки блока — она относится к одноразовым деталям. После затяжки болтов с определенным моментом материал прокладки деформируется и принимает форму соединяемых поверхностей, повторное использование недопустимо.

Признаками повреждения установленной прокладки служат: белый дым из выхлопной трубы, появление масла в расширительном бачке, перегрев двигателя, падение уровня охлаждающей жидкости без видимых течей, эмульсия на масляном щупе. Пробой прокладки требует немедленного ремонта, так как смешивание рабочих жидкостей быстро выводит двигатель из строя.

Установка прокладки требует тщательной подготовки посадочных поверхностей. Плоскости головки и блока должны быть идеально чистыми, без следов старой прокладки, нагара или масла. Даже незначительные загрязнения или царапины нарушают герметичность соединения.

Прокладка устанавливается строго в определенной ориентации — многие модели имеют маркировку верхней стороны и указатели направления установки. Затяжка болтов крепления головки выполняется динамометрическим ключом в строгой последовательности от центра к краям, в несколько этапов с определенными моментами затяжки.
