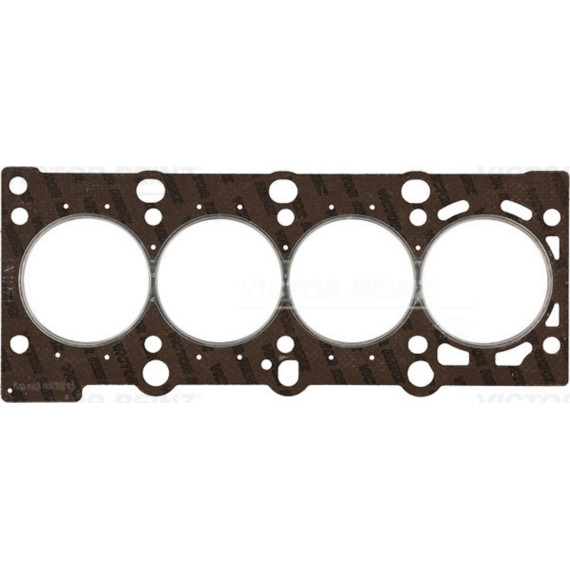

Прокладка головки блока цилиндров — критически важный уплотнительный элемент, который обеспечивает герметичное соединение между блоком цилиндров и головкой двигателя. Эта деталь работает в условиях экстремальных температур и давлений, предотвращая прорыв газов из камер сгорания и смешивание технических жидкостей.

Основное назначение прокладки — создание надежного барьера между различными полостями двигателя. Она изолирует камеры сгорания, каналы системы охлаждения и масляные магистрали друг от друга. При правильной установке прокладка выдерживает давление сгорания топливной смеси, которое может достигать десятков атмосфер, и температуру до 2000°C в зоне камер сгорания.

Современные прокладки ГБЦ изготавливаются из многослойных материалов со сложной структурой. Основу составляют листы высокопрочной стали с эластичными уплотнительными слоями. Конструкция включает металлические окантовки вокруг камер сгорания и отверстий для болтов, которые обеспечивают дополнительную жесткость в критических зонах.

Профилированная поверхность прокладки содержит специальные выступы и углубления, которые при затяжке болтов создают оптимальное распределение давления. Отверстия под шпильки крепления имеют усиленные края, предотвращающие деформацию при затяжке. Каналы для прохода охлаждающей жидкости и масла окружены эластичными уплотнительными буртиками.

При выборе прокладки необходимо точное соответствие модели двигателя. Различия могут касаться количества цилиндров, диаметра отверстий под болты крепления, конфигурации каналов охлаждения и расположения масляных магистралей. Даже незначительное несоответствие приведет к нарушению герметичности и серьезным повреждениям двигателя.

Толщина прокладки влияет на степень сжатия двигателя и высоту поршней относительно плоскости блока. Некоторые производители предлагают прокладки различной толщины для компенсации износа или регулировки параметров двигателя после ремонта.

Прокладка ГБЦ подлежит обязательной замене при каждом снятии головки блока цилиндров. После затяжки материал прокладки деформируется и принимает форму неровностей сопрягаемых поверхностей, поэтому повторное использование недопустимо. О выходе из строя установленной прокладки сигнализируют утечки охлаждающей жидкости на стыке блока и головки, белый дым из выхлопной трубы, масляная эмульсия на щупе или крышке маслозаливной горловины.

Перегрев двигателя часто становится причиной прогара прокладки. Высокая температура разрушает уплотнительные слои, что приводит к прорыву газов между цилиндрами или в систему охлаждения. Неравномерная или недостаточная затяжка болтов крепления также может вызвать повреждение прокладки даже при нормальном температурном режиме.

Установка прокладки требует тщательной подготовки сопрягаемых поверхностей. Плоскости блока и головки должны быть идеально чистыми, без следов старой прокладки, масла или герметика. Любые неровности, царапины или коррозия на поверхностях приведут к нарушению герметичности. При необходимости плоскости шлифуют на специальном оборудовании.

Момент затяжки болтов крепления и последовательность их закручивания строго регламентированы производителем двигателя. Затяжка выполняется в несколько этапов с постепенным увеличением усилия по определенной схеме — обычно от центра к краям. Использование динамометрического ключа обязательно, так как недостаточная или чрезмерная затяжка одинаково опасны для целостности прокладки и геометрии головки блока.
