Обводной ролик представляет собой важный элемент системы газораспределительного механизма, который обеспечивает правильное натяжение и направление движения ремня ГРМ. Деталь предназначена для установки на популярные коммерческие автомобили французского и итальянского производства, включая Citroen Jumper моделей 230 и 244 с 2000 года выпуска, Fiat Ducato поколений 230, 244 и 290 начиная с 1990 года, а также Peugeot Boxer соответствующих поколений.

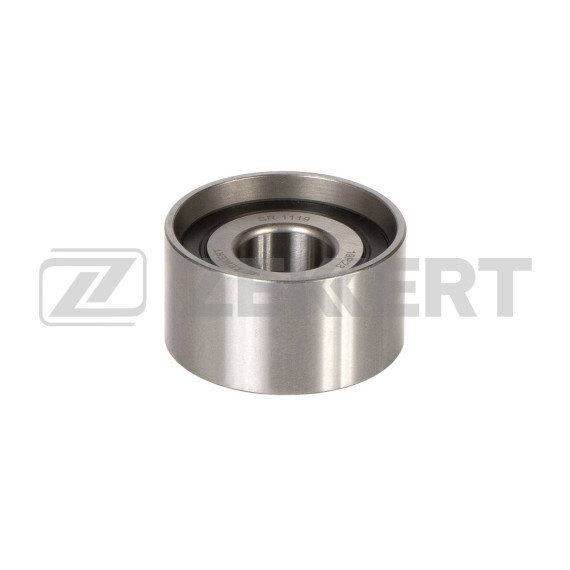

Конструктивно ролик состоит из подшипника качения, установленного в металлическом корпусе с посадочным отверстием для крепления на блоке двигателя. Рабочая поверхность ролика имеет специальный профиль, соответствующий форме зубчатого ремня ГРМ. Качественный подшипник внутри ролика обеспечивает плавное вращение без заеданий и посторонних шумов, что критически важно для стабильной работы механизма газораспределения.

Основная задача обводного ролика — поддержание оптимального натяжения ремня ГРМ на всем протяжении его маршрута между шкивами коленчатого вала, распределительного вала и помпы. Ролик компенсирует провисание ремня на длинных участках, предотвращает его биение и вибрацию во время работы двигателя. Правильное положение обводного ролика обеспечивает равномерное распределение нагрузки по всей длине ремня, что увеличивает срок его службы.

Деталь работает в условиях постоянного вращения с высокой скоростью, испытывая значительные механические нагрузки. При этом ролик должен сохранять свои характеристики в широком диапазоне температур моторного отсека — от минусовых значений при холодном пуске до высоких температур при интенсивной эксплуатации.

Коммерческие автомобили серий Jumper, Ducato и Boxer эксплуатируются в режиме повышенных нагрузок с большими годовыми пробегами. Дизельные двигатели этих моделей особенно требовательны к состоянию привода ГРМ, поскольку работают с высокой степенью сжатия и развивают значительный крутящий момент. Обводной ролик в таких условиях выполняет критически важную функцию, не допуская перескока ремня на зубьях шкивов.

Модели 230 и 244 Jumper/Ducato оснащались различными дизельными двигателями объемом от 2.0 до 2.8 литра, а также бензиновыми агрегатами. Поколение 290 получило современные дизели с системами Common Rail. Для каждой силовой установки требуется соблюдение точных параметров натяжения ремня ГРМ, за что частично отвечает обводной ролик.

Износ подшипника обводного ролика проявляется характерным гулом или свистом со стороны привода ГРМ, который усиливается с ростом оборотов двигателя. Люфт в подшипнике приводит к неравномерному движению ремня и может стать причиной его преждевременного износа или обрыва. Заклинивший ролик создает критическую ситуацию, поскольку остановка вращения приводит к мгновенному повреждению ремня.

Визуальный осмотр позволяет выявить износ рабочей поверхности ролика — появление борозд, задиров или следов перегрева. Проверка свободного вращения ролика при снятом ремне должна показывать плавное движение без заеданий и осевого люфта. Производители рекомендуют менять обводной ролик одновременно с заменой ремня ГРМ, что является правильной практикой обслуживания.

Замена обводного ролика выполняется при проведении регламентных работ по замене ремня ГРМ. Доступ к узлу требует частичной разборки навесного оборудования двигателя, что особенно актуально для плотно скомпонованных моторных отсеков коммерческих фургонов. Правильная установка предполагает соблюдение момента затяжки крепежного болта согласно технической документации производителя автомобиля.

После установки нового ролика необходимо проверить его соосность со шкивами и отсутствие биения. Ремень ГРМ должен проходить строго по центру рабочей поверхности ролика без смещения к краям. Перекос ролика приводит к неравномерному износу ремня и сокращению срока службы всего узла. Контрольный запуск двигателя после замены должен подтвердить отсутствие посторонних шумов и вибраций в зоне привода ГРМ.
