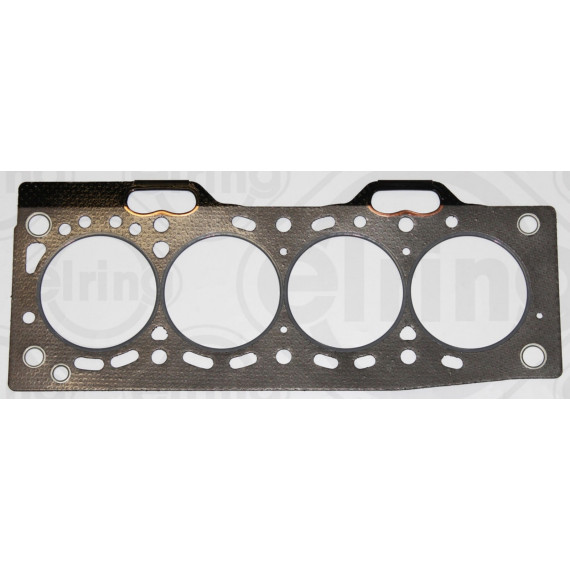

Прокладка ГБЦ — критически важный уплотнительный элемент, который обеспечивает герметичное соединение между головкой блока цилиндров и самим блоком двигателя. Эта деталь работает в экстремальных условиях, выдерживая высокие температуры, давление газов при сгорании топлива и постоянные термические циклы расширения-сжатия металлических поверхностей.

Основная задача прокладки — предотвращение утечек между камерами сгорания, каналами системы охлаждения и масляными магистралями. Деталь создает надежное уплотнение, не позволяя отработанным газам прорываться наружу, охлаждающей жидкости попадать в цилиндры или смешиваться с моторным маслом. Правильно установленная прокладка обеспечивает стабильную компрессию в цилиндрах, что напрямую влияет на мощность двигателя и его экономичность.

Прокладка компенсирует микронеровности сопрягаемых поверхностей блока и головки, которые неизбежно возникают в процессе производства и эксплуатации. Она также поглощает вибрации и незначительные смещения деталей при работе мотора под нагрузкой.

Современные прокладки ГБЦ изготавливаются из многослойных материалов, которые сочетают металлическую основу с эластичными уплотнительными слоями. Металлокомпозитная структура обеспечивает необходимую упругость и термостойкость, позволяя детали сохранять герметичность при нагреве до 300°C и выше.

В конструкции прокладки предусмотрены отверстия строго определенного диаметра и расположения — для цилиндров, каналов охлаждающей жидкости, масляных каналов и болтов крепления. Вокруг каждого отверстия формируются специальные уплотнительные буртики или кольца, которые создают дополнительную герметичность в критических зонах.

Некоторые прокладки оснащаются металлическими окантовками вокруг камер сгорания — так называемыми fire ring, которые обеспечивают максимальную стойкость к давлению и температуре в самых нагруженных участках.

Прокладка ГБЦ — строго индивидуальная деталь для каждой модели двигателя. При выборе необходимо учитывать конкретную модификацию мотора, объем, тип топлива и год выпуска автомобиля. Даже в рамках одной модели автомобиля могут устанавливаться разные двигатели с отличающимися прокладками.

Критически важно соблюдение толщины прокладки, которая влияет на степень сжатия двигателя и зазоры между поршнями и головкой. Использование прокладки неправильной толщины может привести к детонации, перегреву или механическому повреждению поршневой группы.

Прокладка ГБЦ подлежит обязательной замене при любом демонтаже головки блока цилиндров — для ремонта, обслуживания клапанного механизма или замены других компонентов. Повторное использование старой прокладки недопустимо, так как материал деформируется при первой затяжке и теряет способность обеспечивать герметичность.

Признаки выхода прокладки из строя включают белый дым из выхлопной трубы (попадание антифриза в цилиндры), эмульсию на масляном щупе или под крышкой маслозаливной горловины, падение уровня охлаждающей жидкости без видимых течей, перегрев двигателя и потерю мощности. Прорыв газов через прокладку может также проявляться пузырением в расширительном бачке системы охлаждения.

Монтаж прокладки требует строгого соблюдения технологии и момента затяжки болтов крепления головки. Поверхности блока и головки должны быть тщательно очищены от остатков старой прокладки, проверены на плоскостность и отсутствие деформаций. Болты затягиваются в определенной последовательности (от центра к краям) с использованием динамометрического ключа, часто в несколько этапов.

Большинство современных прокладок не требуют использования герметиков — они устанавливаются на сухие поверхности. Применение дополнительных уплотнительных составов может даже навредить, нарушив правильное сжатие прокладки.
