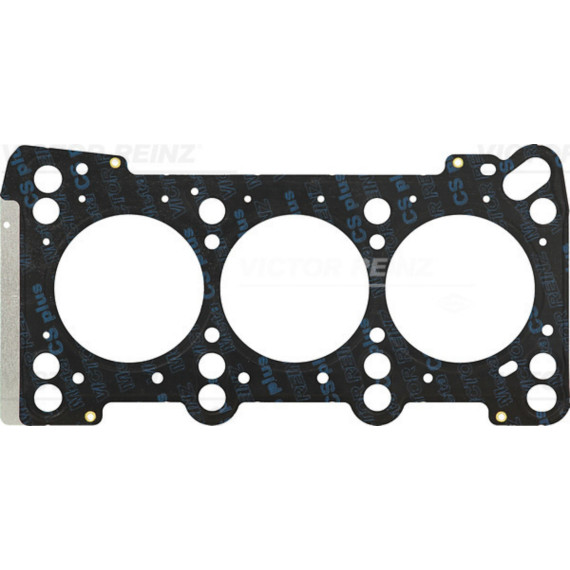

Прокладка ГБЦ представляет собой уплотнительный элемент между головкой и блоком цилиндров двигателя, обеспечивающий герметичность камер сгорания и каналов системы охлаждения. Деталь предотвращает прорыв отработавших газов, утечку масла и охлаждающей жидкости в местах соединения двух основных частей силового агрегата.

Основная задача прокладки — создание надежного уплотнения под воздействием высоких температур и давлений. В процессе работы двигателя компонент испытывает температурные колебания от минусовых значений при холодном пуске до 200-300 градусов в зоне камер сгорания. Одновременно прокладка противостоит давлению сжатия в цилиндрах, которое может достигать 15-20 атмосфер в бензиновых моторах и 30-40 атмосфер в дизельных.

Прокладка обеспечивает изоляцию каналов различных систем двигателя друг от друга. Она разделяет масляные магистрали, водяные рубашки охлаждения и камеры сгорания, не допуская смешивания технических жидкостей и газов.

Современные прокладки ГБЦ изготавливаются из многослойных композитных материалов с металлической основой. Типичная конструкция включает несколько слоев тонкой стали с эластичным покрытием из графита, резины или полимерных составов. Металлические слои обеспечивают прочность и устойчивость к деформациям, а мягкое покрытие компенсирует микронеровности сопрягаемых поверхностей.

Окантовка отверстий под цилиндры выполняется из упрочненного материала или дополнительными металлическими кольцами. Эта зона испытывает максимальные термические и механические нагрузки, поэтому требует усиленной конструкции.

Форма и размеры прокладки строго соответствуют конфигурации конкретного двигателя. Расположение отверстий под болты крепления, каналы охлаждения, масляные магистрали и цилиндры имеют точную геометрию, не допускающую взаимозаменяемости между разными моделями моторов.

Прокладка подбирается в полном соответствии с маркой и модификацией двигателя. Критичными параметрами являются диаметр цилиндров, количество цилиндров, расположение каналов охлаждения и смазки, а также конфигурация крепежных отверстий. Использование неподходящей прокладки приводит к нарушению герметичности и серьезным повреждениям силового агрегата.

Замена прокладки ГБЦ требуется при капитальном ремонте двигателя, снятии головки блока для ремонтных работ или при появлении признаков прогара. К таким признакам относятся: попадание охлаждающей жидкости в масло или цилиндры, белый дым из выхлопной трубы, перегрев двигателя, падение компрессии.

При установке прокладки критически важна чистота и ровность сопрягаемых поверхностей. Любые загрязнения, следы старого герметика или задиры препятствуют нормальной посадке детали и могут стать причиной будущих протечек.

Затяжка болтов крепления головки блока выполняется по строго определенной схеме с соблюдением момента затяжки и последовательности. Обычно применяется метод поэтапной затяжки с постепенным увеличением усилия, что обеспечивает равномерное прижатие прокладки по всей площади контакта.

Большинство современных прокладок являются одноразовыми и не подлежат повторному использованию даже при отсутствии видимых повреждений. После снятия головки блока прокладка теряет упругость и не способна обеспечить надежное уплотнение при повторной установке.
