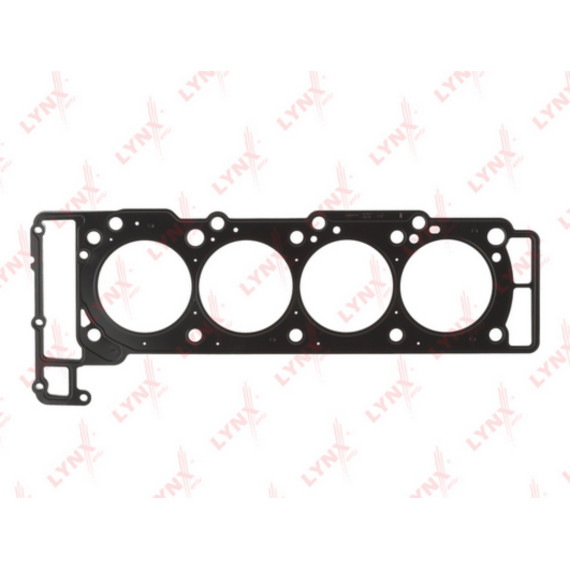

Прокладка ГБЦ представляет собой критически важный уплотнительный элемент, обеспечивающий герметичное соединение между блоком цилиндров и головкой блока в силовых агрегатах Mercedes-Benz. Данная деталь разработана специально для установки на автомобили с восьмицилиндровыми двигателями серий M113 и AMG, где требования к надежности уплотнения особенно высоки из-за мощностных характеристик моторов.

Основная задача прокладки — предотвращение утечек моторного масла, охлаждающей жидкости и прорыва отработавших газов из камер сгорания. Деталь работает в условиях экстремальных температурных нагрузок и высокого давления, характерных для форсированных двигателей. Прокладка обеспечивает правильное распределение усилия затяжки болтов ГБЦ по всей плоскости прилегания, компенсирует микронеровности сопрягаемых поверхностей и температурные деформации металлических деталей.

Прокладка предназначена для установки на следующие модели Mercedes-Benz:

C-класс W203: модификация C55 AMG выпуска 2004-2007 годов с 5,5-литровым двигателем V8 мощностью 367 л.с.

CLK-класс C209: версии CLK500 и CLK55 AMG производства 2003-2010 годов, оснащенные атмосферными восьмицилиндровыми моторами объемом 5,0 и 5,5 литра.

CLS-класс C219: модели CLS500 и CLS55 AMG с 2004 года выпуска, использующие силовые агрегаты серии M113.

E-класс: варианты E500 и E55 AMG с двигателями V8, где применяется идентичная конструкция головки блока.

Прокладка изготавливается из многослойных металлических материалов со специальным покрытием, что обеспечивает высокую стойкость к термическим и механическим нагрузкам. В конструкции предусмотрены усиленные окантовки вокруг камер сгорания, выполненные из стального профиля, которые создают дополнительное уплотнение в зонах максимального давления.

Деталь имеет точные отверстия под болты крепления, каналы системы охлаждения и масляные магистрали, расположение которых строго соответствует геометрии конкретного двигателя. Эластомерные уплотнительные элементы интегрированы в структуру прокладки для герметизации жидкостных каналов.

Выход прокладки из строя проявляется через перегрев двигателя, появление белого дыма из выхлопной трубы при попадании антифриза в цилиндры, наличие масляной эмульсии на крышке маслозаливной горловины или следов охлаждающей жидкости в моторном масле. Также характерны подтеки на стыке ГБЦ и блока цилиндров, падение уровня антифриза без видимых внешних течей, нестабильная работа мотора из-за прорыва газов между цилиндрами.

При установке новой прокладки обязательна проверка плоскостности привалочных поверхностей головки блока и блока цилиндров — отклонения не должны превышать допустимых значений. Болты крепления ГБЦ подлежат замене на новые, так как они имеют свойство вытягиваться при затяжке. Затяжка производится динамометрическим ключом в строгой последовательности и с соблюдением моментов, указанных производителем, включая дополнительную довороту на определенный угол.

Использование оригинальной или качественной альтернативной прокладки критично для долговечности ремонта, поскольку двигатели AMG работают в режимах повышенных нагрузок. Не допускается повторное использование прокладки после снятия головки блока — даже при отсутствии видимых повреждений деталь теряет свои уплотнительные свойства.
