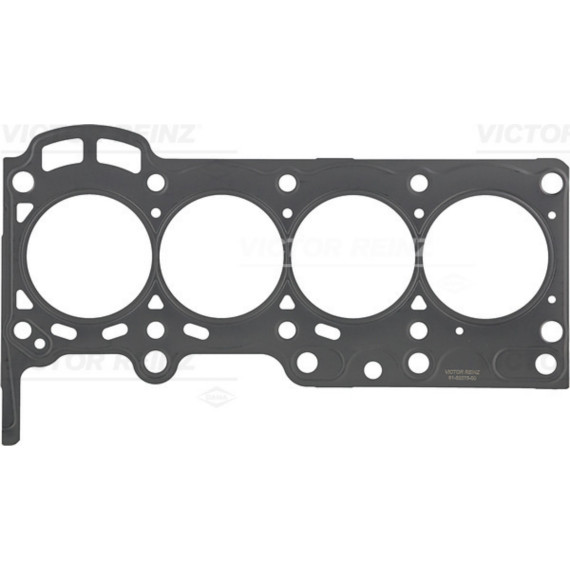

Прокладка головки блока цилиндров — критически важный уплотнительный элемент, обеспечивающий герметичность соединения между блоком цилиндров и головкой двигателя. Этот компонент работает в экстремальных условиях, подвергаясь воздействию высоких температур, давления и агрессивных химических сред, что делает его одним из ключевых элементов силового агрегата.

Основная задача прокладки — создание надежного уплотнения между двумя основными частями двигателя. Она предотвращает утечку охлаждающей жидкости, моторного масла и прорыв газов из камер сгорания. Деталь обеспечивает изоляцию каналов различных систем друг от друга, не допуская смешивания технических жидкостей.

Прокладка компенсирует микронеровности сопрягаемых поверхностей блока и головки, которые могут появиться в процессе эксплуатации или при механической обработке. Правильно установленная прокладка распределяет нагрузку от затяжки болтов крепления, предотвращая деформацию плоскостей и обеспечивая равномерное прилегание по всей площади стыка.

Современные прокладки изготавливаются из многослойных металлических материалов, армированного графита или композитных составов. Многослойная металлическая конструкция состоит из нескольких тонких стальных листов с эластомерным покрытием, что обеспечивает оптимальное сочетание прочности и упругости.

В теле прокладки предусмотрены отверстия под цилиндры, каналы системы охлаждения, масляные магистрали и шпильки крепления. Окантовка отверстий цилиндров выполняется из усиленного материала или имеет специальную отбортовку, выдерживающую максимальное давление при сгорании топливной смеси.

Некоторые модели оснащаются дополнительными металлическими или резиновыми кольцами вокруг отверстий, усиливающими уплотнение в наиболее нагруженных зонах. Специальное покрытие поверхностей улучшает адгезию к металлу блока и головки, заполняя микропоры и царапины.

Прокладка ГБЦ является строго индивидуальной деталью для каждой модели двигателя. Геометрия отверстий, их расположение, диаметр цилиндров, конфигурация каналов и толщина прокладки различаются в зависимости от конструкции силового агрегата.

При подборе необходимо учитывать точную модель двигателя, объем, год выпуска и модификацию. Использование неоригинальной прокладки с отличающимися параметрами приведет к нарушению герметичности, изменению степени сжатия и серьезным повреждениям двигателя.

Для некоторых моторов производители предлагают прокладки разной толщины, позволяющие корректировать степень сжатия после ремонтных операций. Необходимо проверять соответствие прокладки конкретной версии головки блока, так как даже в рамках одного модельного ряда могут быть различия.

Замена прокладки ГБЦ требуется при капитальном ремонте двигателя, после снятия головки блока для ремонта газораспределительного механизма или при появлении признаков нарушения герметичности. Повторное использование снятой прокладки недопустимо, так как материал теряет упругость и уплотняющие свойства.

Перед установкой сопрягаемые поверхности должны быть тщательно очищены от остатков старой прокладки, масла и загрязнений. Плоскости блока и головки проверяются на отсутствие деформаций специальным инструментом — при превышении допустимых отклонений требуется механическая обработка.

Прокладка устанавливается на чистую сухую поверхность без применения дополнительных герметиков, если это не предусмотрено производителем. Затяжка болтов крепления головки выполняется в строго определенной последовательности с соблюдением момента затяжки и угла доворота, указанных в технической документации.

Правильная установка предполагает использование новых болтов крепления головки, так как старые могут иметь остаточные деформации. После первого запуска двигателя рекомендуется проверить отсутствие утечек и при необходимости провести контрольную протяжку соединения согласно регламенту производителя.
