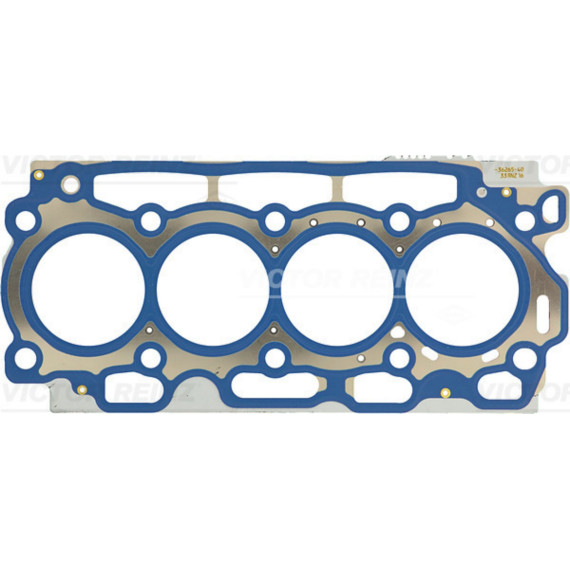

Прокладка головки блока цилиндров — критически важный уплотнительный элемент, обеспечивающий герметичность соединения между блоком цилиндров и головкой двигателя. Устанавливается между этими двумя массивными компонентами мотора и предотвращает утечку газов из камер сгорания, смешивание моторного масла с охлаждающей жидкостью и прорыв отработавших газов в систему охлаждения.

Многослойная структура современных прокладок ГБЦ состоит из нескольких слоев металла и композитных материалов. Внешние слои изготавливаются из стального листа, обеспечивающего прочность и устойчивость к деформациям. Внутренние слои выполняются из эластомерных композитов, которые компенсируют микронеровности поверхностей и обеспечивают надежное уплотнение.

Усиленные окантовки вокруг отверстий камер сгорания выполнены из специального жаростойкого материала или имеют металлическое обрамление. Эти зоны испытывают максимальные температурные и механические нагрузки, поэтому требуют дополнительного армирования.

Точная перфорация прокладки повторяет геометрию всех каналов блока и головки: отверстия для циркуляции охлаждающей жидкости, масляные магистрали, каналы системы смазки и крепежные отверстия под болты ГБЦ. Отклонение даже на миллиметр может привести к перекрытию важных каналов.

Герметизация камер сгорания — основная задача прокладки. Она препятствует прорыву газов под давлением до 50-80 бар, которое возникает при воспламенении топливно-воздушной смеси. Потеря герметичности приводит к падению компрессии, снижению мощности и перегреву двигателя.

Разделение рабочих контуров обеспечивает изоляцию систем смазки и охлаждения друг от друга и от камер сгорания. Прокладка содержит отдельные уплотнительные контуры для каждой системы, предотвращая попадание антифриза в масло или масла в систему охлаждения.

Компенсация температурных расширений достигается благодаря эластичности материала. Блок и головка нагреваются неравномерно и расширяются с разной скоростью. Прокладка сжимается и деформируется, сохраняя герметичность при изменении зазора между деталями.

Прокладка ГБЦ относится к неразборным одноразовым элементам. После снятия головки блока старую прокладку необходимо заменить новой, даже если визуально она выглядит целой. Повторное использование недопустимо, так как материал теряет упругость и не обеспечит требуемого уплотнения.

Подготовка посадочных поверхностей перед установкой включает тщательную очистку привалочных плоскостей блока и головки от остатков старой прокладки, нагара и масляных отложений. Поверхности должны быть абсолютно чистыми и сухими. Использование герметиков не требуется и даже нежелательно для большинства современных прокладок.

Момент затяжки болтов ГБЦ критически важен для правильной работы прокладки. Затяжка выполняется динамометрическим ключом в строгой последовательности, указанной производителем автомобиля — обычно от центра к краям по спирали. Недостаточная затяжка приведет к утечкам, избыточная — к повреждению прокладки или деформации головки.

Прокладки ГБЦ строго индивидуальны для каждой модели двигателя. Различаются диаметры отверстий под цилиндры, количество и расположение болтов крепления, конфигурация каналов охлаждения и смазки. При выборе необходимо учитывать код двигателя, объем, количество клапанов и год выпуска автомобиля.

Для турбированных моторов применяются усиленные прокладки с увеличенной толщиной металлических слоев и улучшенными термостойкими характеристиками. Они выдерживают более высокое давление в камерах сгорания и повышенные температурные нагрузки.

Многослойные металлические прокладки (MLS) устанавливаются на современные алюминиевые головки блока. Они обеспечивают лучшую адаптацию к температурным деформациям легких сплавов по сравнению с композитными аналогами.
