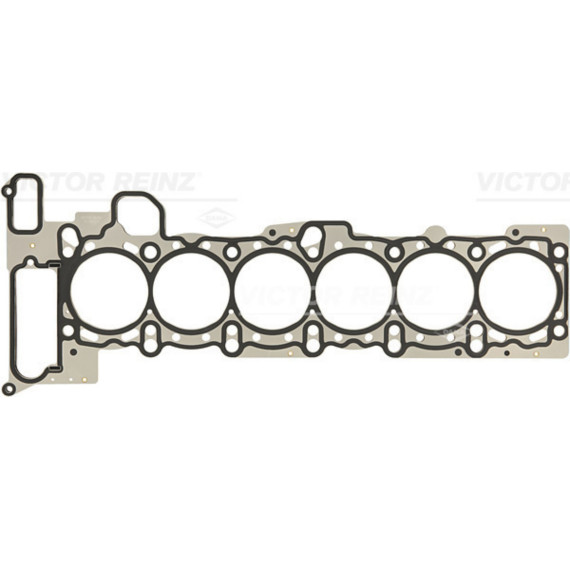

Прокладка ГБЦ — критически важный уплотнительный элемент двигателя, обеспечивающий герметичное соединение между головкой и блоком цилиндров. Эта деталь работает в экстремальных условиях постоянных температурных перепадов, высокого давления и агрессивного воздействия технических жидкостей, предотвращая их смешивание и утечку.

Основная задача прокладки — создание надежного уплотнения между двумя основными частями двигателя. Деталь одновременно изолирует камеры сгорания, каналы системы охлаждения и масляные магистрали друг от друга. Прокладка компенсирует микронеровности сопрягаемых поверхностей и воспринимает механические нагрузки при затяжке болтов крепления головки.

При работе двигателя прокладка выдерживает давление газов в камерах сгорания, которое может достигать нескольких десятков атмосфер, температуру до 200-300°C и постоянные вибрационные нагрузки. Качественное уплотнение предотвращает попадание охлаждающей жидкости в масляную систему, проникновение масла в систему охлаждения и прорыв отработанных газов наружу.

Современные прокладки ГБЦ изготавливаются из многослойных металлических материалов или композитных составов. Металлические прокладки состоят из нескольких слоев тонкой стали с эластомерным покрытием, что обеспечивает оптимальное сочетание прочности и герметичности. Каждый слой выполняет определенную функцию — несущие слои воспринимают механические нагрузки, а мягкие уплотнительные слои заполняют микронеровности.

В конструкции прокладки предусмотрены точно расположенные отверстия под цилиндры, каналы охлаждения, масляные магистрали и крепежные болты. Окантовка отверстий цилиндров часто выполняется усиленной для надежного уплотнения камер сгорания. Специальные уплотнительные буртики вокруг каналов создают дополнительную защиту от протечек.

Прокладка ГБЦ — строго индивидуальная деталь для каждой модели двигателя. Конфигурация отверстий, толщина и размеры должны точно соответствовать конкретному мотору. При подборе необходимо учитывать тип двигателя, объем, количество цилиндров и год выпуска автомобиля.

Использование неподходящей прокладки приводит к нарушению компрессии, перегреву двигателя, смешиванию технических жидкостей и быстрому выходу силового агрегата из строя. Геометрия прокладки определяет правильное положение всех каналов и обеспечивает корректную работу систем двигателя.

Замена прокладки ГБЦ требуется при появлении признаков ее повреждения — подтекании охлаждающей жидкости или масла в местах соединения головки с блоком, белом дыме из выхлопной трубы, эмульсии в масле или охлаждающей жидкости. Профилактическая замена выполняется при снятии головки блока для ремонта газораспределительного механизма или замены клапанов.

Установка новой прокладки производится только на тщательно очищенные и проверенные на плоскостность поверхности. Важно соблюдать момент затяжки болтов крепления головки и последовательность их затягивания согласно технической документации. Повторное использование прокладки после снятия головки недопустимо — деталь деформируется при первой установке и теряет уплотнительные свойства.

При монтаже прокладка устанавливается строго определенной стороной, что обеспечивает совпадение всех отверстий и каналов. Правильная установка гарантирует надежную работу двигателя и отсутствие проблем с герметичностью на протяжении длительного срока эксплуатации.
