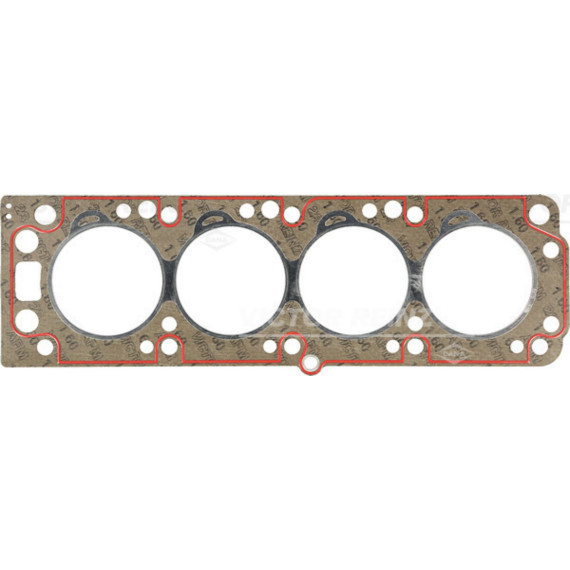

Прокладка ГБЦ — критически важный уплотнительный элемент двигателя, который обеспечивает герметичное соединение между головкой блока цилиндров и самим блоком. Эта деталь работает в экстремальных условиях, подвергаясь воздействию высоких температур, давления и агрессивных сред.

Основное назначение прокладки — предотвращение прорыва газов из камер сгорания, смешивания моторного масла с охлаждающей жидкостью и утечки технических жидкостей наружу. От качества этого элемента напрямую зависит стабильность работы силового агрегата, его компрессия и общий ресурс.

Современные прокладки ГБЦ изготавливаются из многослойных материалов, способных выдерживать температуры до 300°C и давление в несколько десятков атмосфер. Многослойная металлическая конструкция состоит из стальных листов со специальным покрытием, которое компенсирует микронеровности сопрягаемых поверхностей.

В структуре прокладки предусмотрены окантовки вокруг камер сгорания, масляных и охлаждающих каналов. Армированные отверстия обеспечивают дополнительную прочность в зонах максимальных нагрузок. Некоторые модели имеют графитовое или фторопластовое напыление для улучшения уплотнительных свойств.

Прокладка ГБЦ устанавливается при любых работах, связанных с демонтажем головки блока цилиндров. Замена обязательна при капитальном ремонте двигателя, устранении прогара, замене распределительного вала или клапанов, а также при выявлении признаков пробоя.

Деталь является одноразовой — после снятия головки старую прокладку использовать повторно нельзя, даже если внешне она выглядит целой. Материал прокладки при затяжке принимает форму поверхностей и деформируется, что делает невозможным повторное обеспечение герметичности.

При подборе прокладки необходимо учитывать конкретную модель двигателя, так как геометрия каналов, диаметр цилиндров и расположение крепежных отверстий строго индивидуальны. Толщина прокладки влияет на степень сжатия двигателя, поэтому важно использовать деталь с параметрами, соответствующими заводским спецификациям.

Различают прокладки для бензиновых и дизельных моторов — последние работают при более высоких степенях сжатия и требуют усиленной конструкции. Также существуют специальные варианты для турбированных двигателей, рассчитанные на повышенные термические нагрузки.

О выходе прокладки из строя свидетельствуют белый дым из выхлопной трубы, появление масла в расширительном бачке или пены на масляном щупе. Падение уровня охлаждающей жидкости без видимых утечек, перегрев двигателя и потеря мощности также указывают на проблему с прокладкой ГБЦ.

Визуально пробой можно обнаружить по потекам на стыке головки и блока, а также по выходу газов или жидкости из-под головки при работающем моторе. Диагностика компрессометром покажет снижение давления в одном или нескольких цилиндрах.
