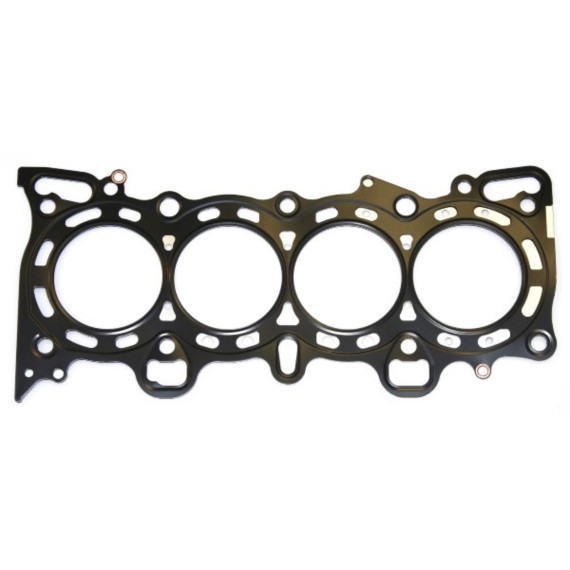

Прокладка ГБЦ — критически важный уплотнительный элемент, который обеспечивает герметичное соединение между блоком цилиндров и головкой блока двигателя. Эта деталь работает в экстремальных условиях, выдерживая высокие температуры, давление газов при сгорании топлива и воздействие агрессивных жидкостей.

Основная задача прокладки — предотвратить утечку отработавших газов из камер сгорания, исключить смешивание моторного масла с охлаждающей жидкостью и не допустить проникновения технических жидкостей в цилиндры. От качества уплотнения зависит стабильность компрессии в цилиндрах, что напрямую влияет на мощность двигателя и его топливную эффективность.

Прокладка компенсирует микронеровности сопрягаемых поверхностей блока и головки, обеспечивая равномерное распределение усилия затяжки по всей плоскости соединения. Она выдерживает давление до 80-100 атмосфер в камерах сгорания и температуру свыше 1000°C в зоне выпускных каналов.

Современные прокладки изготавливаются из многослойной стали с эластомерным покрытием или из композитных материалов с армирующими волокнами. Многослойная конструкция включает несколько тонких стальных листов с микропрофилированием, что обеспечивает оптимальную упругость и способность восстанавливать форму при термических расширениях.

По периметру камер сгорания и каналов предусмотрены усиленные окантовки — металлические или резиновые бортики, которые создают дополнительное уплотнение в наиболее нагруженных зонах. Отверстия для болтов крепления окружены металлическими втулками, предотвращающими деформацию прокладки при затяжке.

При подборе прокладки критически важно учитывать точное соответствие модели двигателя. Конфигурация отверстий, толщина прокладки и диаметры камер сгорания строго индивидуальны для каждого типа мотора. Даже в рамках одной марки автомобиля разные поколения двигателей требуют различных прокладок.

Необходимо сверять количество цилиндров, расположение каналов охлаждения и маслопроводов, диаметр отверстий под болты крепления. Для турбированных двигателей применяются усиленные прокладки повышенной термостойкости, способные выдерживать более высокие температуры и давление наддува.

Замена прокладки ГБЦ требуется при капитальном ремонте двигателя, после демонтажа головки для доступа к клапанному механизму или при появлении признаков прогара. Повторное использование снятой прокладки недопустимо — после затяжки материал деформируется и теряет уплотняющие свойства.

Установка выполняется на тщательно очищенные и обезжиренные поверхности блока и головки. Плоскости должны быть проверены на отсутствие деформаций — при искривлении более 0,05 мм требуется фрезеровка. Прокладка устанавливается строго по направляющим втулкам без смещения.

Затяжка болтов крепления головки производится динамометрическим ключом в определенной последовательности — от центра к краям по диагонали, в несколько этапов с нарастающим усилием. Соблюдение момента затяжки и порядка установки критически важно для равномерного прилегания и долговечности соединения.
