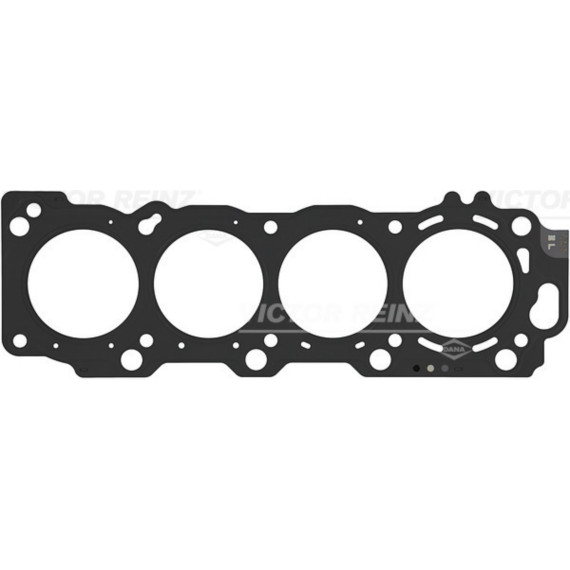

Прокладка ГБЦ — критически важный уплотнительный элемент, обеспечивающий герметичное соединение между головкой и блоком цилиндров двигателя. Эта деталь работает в экстремальных условиях постоянных температурных перепадов, высокого давления и воздействия агрессивных сред, поэтому её состояние напрямую влияет на работоспособность силового агрегата.

Основная задача прокладки — предотвращение утечек моторного масла, охлаждающей жидкости и прорыва отработавших газов на стыке двух основных частей двигателя. Деталь обеспечивает герметизацию камер сгорания, масляных и охлаждающих каналов, создавая надежный барьер между различными рабочими средами мотора.

Прокладка компенсирует микронеровности сопрягаемых поверхностей блока и головки, которые возникают в процессе обработки или эксплуатации. Правильно установленная прокладка распределяет усилие затяжки болтов ГБЦ равномерно по всей площади соединения, предотвращая деформацию алюминиевых головок.

Современные прокладки изготавливаются из многослойных материалов с использованием стальных пластин и эластичных уплотнительных покрытий. Многослойная металлическая конструкция обеспечивает высокую прочность, термостойкость и способность сохранять упругость при циклических нагрузках.

В конструкции предусмотрены отверстия под цилиндры, каналы системы охлаждения, масляные магистрали и шпильки крепления. Окантовка отверстий цилиндров выполняется из усиленного материала или имеет металлические кольца, которые препятствуют прорыву газов из камеры сгорания. Специальное покрытие рабочих поверхностей улучшает уплотняющие свойства и облегчает монтаж.

Прокладка ГБЦ является строго специфичной деталью для конкретной модели двигателя. При подборе необходимо учитывать марку автомобиля, модель и объем двигателя, год выпуска и модификацию силового агрегата. Геометрические параметры прокладки — диаметр отверстий цилиндров, расположение каналов, толщина — должны точно соответствовать конструкции мотора.

Для некоторых двигателей выпускаются прокладки различной толщины, что позволяет корректировать степень сжатия после ремонта или расточки блока цилиндров. Использование неоригинальной или несоответствующей прокладки приводит к нарушению работы систем охлаждения и смазки, перегреву двигателя.

Повреждение прокладки проявляется характерными симптомами: белый дым из выхлопной трубы при смешивании антифриза с маслом, масляные пятна в расширительном бачке, перегрев двигателя, падение уровня охлаждающей жидкости без видимых течей. Потеря компрессии в одном или нескольких цилиндрах, троение мотора, подтекание масла или антифриза на стыке блока и головки также указывают на проблему.

Прорыв газов через прокладку создает характерные следы копоти между блоком и головкой. При критическом повреждении возможно попадание охлаждающей жидкости в цилиндры, что определяется по белому налету на свечах зажигания.

Замена прокладки ГБЦ требуется при любом демонтаже головки блока — для ремонта газораспределительного механизма, замены клапанов, притирки седел, устранения деформации привалочной плоскости. Повторное использование прокладки недопустимо, так как после затяжки материал принимает форму неровностей поверхностей и теряет упругость.

Перед установкой необходима тщательная очистка и проверка привалочных плоскостей блока и головки на отсутствие деформаций, царапин и коррозии. Установка производится на чистые сухие поверхности без применения герметиков, если иное не предусмотрено производителем. Затяжка болтов крепления выполняется динамометрическим ключом в определенной последовательности с соблюдением момента и угла доворота согласно технологии конкретного двигателя.
