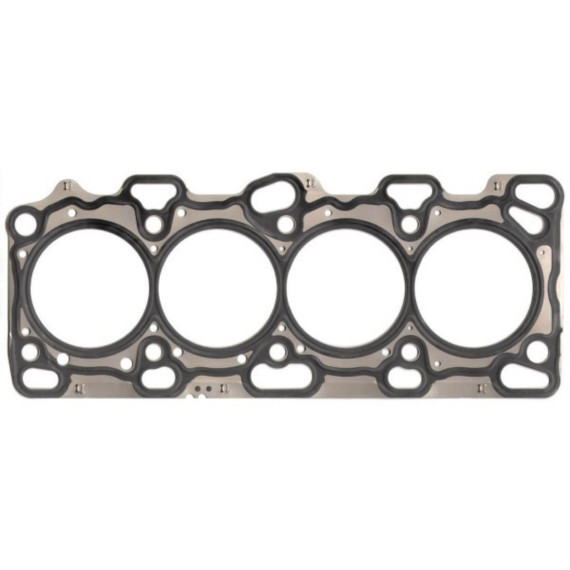

Прокладка ГБЦ — критически важный уплотнительный элемент, обеспечивающий герметичность соединения между головкой и блоком цилиндров двигателя. Этот компонент работает в экстремальных условиях постоянных температурных перепадов, высокого давления и агрессивной химической среды, предотвращая утечки масла, охлаждающей жидкости и прорыв отработавших газов.

Основная задача прокладки — создание надежного уплотнения между двумя массивными металлическими поверхностями, которые подвергаются значительным термическим деформациям в процессе работы силового агрегата. Деталь компенсирует микронеровности сопрягаемых плоскостей и сохраняет герметичность при нагреве двигателя до рабочих температур.

Прокладка разделяет различные среды внутри мотора: камеры сгорания, масляные каналы и рубашку охлаждения. Она препятствует смешиванию моторного масла с антифризом, не допускает проникновения газов в систему охлаждения и выхода охлаждающей жидкости в цилиндры. Любое нарушение герметичности приводит к серьезным последствиям для двигателя.

Современные прокладки ГБЦ изготавливаются по многослойной технологии. Металлическая основа из специальной стали обеспечивает необходимую прочность и термостойкость, а эластичные уплотнительные слои из графита или композитных материалов создают непосредственное уплотнение.

Конструкция предусматривает различные типы уплотнительных контуров для разных зон: усиленные металлические окантовки вокруг камер сгорания для противостояния максимальному давлению, эластичные зоны вокруг каналов охлаждения и масляных магистралей. Точное расположение отверстий соответствует геометрии конкретного двигателя.

В прокладке предусмотрены отверстия под болты крепления головки, которые часто дополнительно усилены металлическими втулками для равномерного распределения нагрузки. Толщина детали строго регламентирована производителем двигателя, так как влияет на степень сжатия и тепловые зазоры.

Прокладка ГБЦ является строго индивидуальной деталью для каждой модели двигателя. При подборе необходимо учитывать марку и модель автомобиля, тип и объем силового агрегата, год выпуска. Даже незначительные отличия в конфигурации каналов или расположении крепежных отверстий делают прокладку несовместимой.

Для некоторых моторов существуют прокладки разной толщины, которые используются для регулировки степени сжатия после ремонтных работ или при установке доработанных компонентов. Важно соблюдать рекомендации производителя относительно допустимых отклонений.

Замена прокладки требуется при капитальном ремонте двигателя, снятии головки блока для других работ, а также при появлении признаков нарушения герметичности. Повторное использование прокладки недопустимо — после затяжки болтов материал деформируется и принимает форму сопрягаемых поверхностей, теряя способность к повторному уплотнению.

При установке новой прокладки критически важна чистота и ровность сопрягаемых поверхностей. Любые задиры, коррозия или остатки старого уплотнителя приведут к быстрому выходу детали из строя. Плоскости блока и головки должны быть тщательно очищены и проверены на отсутствие деформаций.

Момент затяжки болтов крепления головки и последовательность их закручивания строго регламентированы. Неправильная затяжка может привести к деформации прокладки, неравномерному прилеганию и последующей утечке. Многие современные двигатели требуют замены болтов крепления ГБЦ вместе с прокладкой.

Качество прокладки напрямую влияет на ресурс двигателя после ремонта. Использование неоригинальных компонентов сомнительного происхождения может привести к быстрому повторному нарушению герметичности и необходимости повторной разборки силового агрегата.
