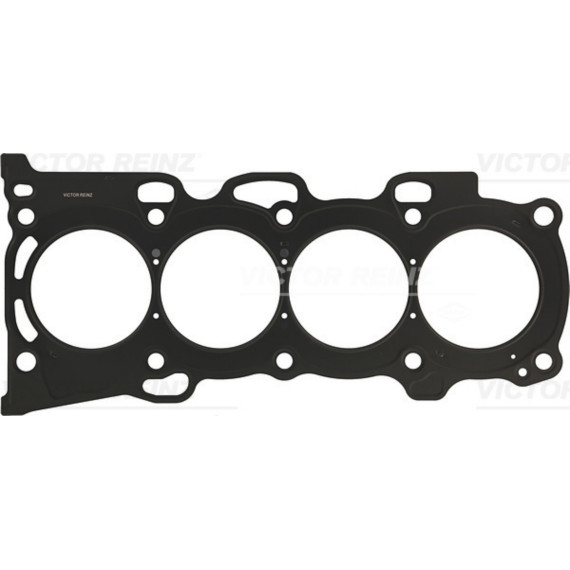

Прокладка ГБЦ — критически важный уплотнительный элемент, который обеспечивает герметичное соединение между головкой блока цилиндров и самим блоком двигателя. Эта деталь работает в экстремальных условиях, постоянно подвергаясь воздействию высоких температур, давления и агрессивных сред.

Основная задача прокладки — предотвращение утечек моторного масла, охлаждающей жидкости и газов из камер сгорания. Она создает надежный барьер между сопрягаемыми поверхностями, компенсируя микронеровности металлических деталей и обеспечивая равномерное распределение нагрузки при затяжке болтов ГБЦ.

Прокладка изолирует каналы систем смазки и охлаждения друг от друга и от камер сгорания. Нарушение герметичности приводит к смешиванию технических жидкостей, перегреву двигателя, потере компрессии и серьезным повреждениям силового агрегата.

Современные прокладки ГБЦ изготавливаются из многослойных металлических материалов (МЛС-прокладки) или композитных составов с армирующими волокнами. Металлические прокладки состоят из нескольких слоев тонкой стали со специальным покрытием, обеспечивающим упругость и устойчивость к температурным деформациям.

В конструкции предусмотрены окантовки вокруг камер сгорания, масляных и водяных каналов. Эти усиленные зоны принимают на себя максимальные нагрузки и предотвращают прорыв газов. Геометрия отверстий точно соответствует конфигурации конкретного двигателя, включая расположение цилиндров, каналов подачи масла и охлаждающей жидкости.

Прокладка ГБЦ является строго специфичной деталью для каждой модели двигателя. При подборе необходимо учитывать марку и модель автомобиля, объем и тип двигателя, год выпуска. Использование неподходящей прокладки недопустимо — даже незначительные отличия в диаметре отверстий или толщине материала приведут к нарушению работы двигателя.

Для многих двигателей выпускаются прокладки разной толщины, что позволяет корректировать степень сжатия после ремонтных работ или расточки блока цилиндров.

Замена прокладки ГБЦ обязательна при любом снятии головки блока — будь то капитальный ремонт, замена клапанов или устранение других неисправностей. Повторное использование снятой прокладки недопустимо, так как она теряет упругость и уплотнительные свойства.

Признаки повреждения прокладки включают белый дым из выхлопной трубы, масляную эмульсию на крышке маслозаливной горловины, потеки охлаждающей жидкости в местах соединения ГБЦ и блока, падение уровня антифриза без видимых течей, перегрев двигателя. Прорыв прокладки также проявляется снижением компрессии в одном или нескольких цилиндрах.

Установка прокладки ГБЦ требует тщательной подготовки сопрягаемых поверхностей. Плоскости блока и головки должны быть идеально чистыми, без следов старой прокладки, масла или герметика. Любые задиры, коррозия или деформации поверхностей требуют механической обработки.

Прокладка устанавливается на чистую сухую поверхность блока цилиндров в строго определенном положении — ориентация задается расположением отверстий и специальных меток. Болты крепления ГБЦ затягиваются динамометрическим ключом в определенной последовательности и с заданным моментом затяжки, указанным производителем автомобиля.
