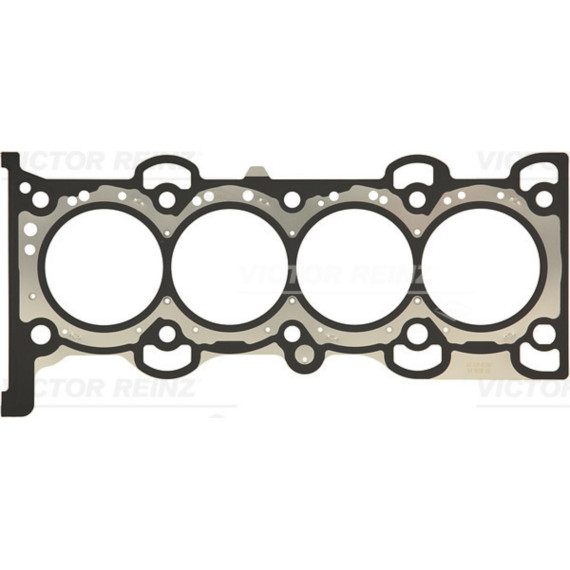

Прокладка ГБЦ — критически важный уплотнительный элемент двигателя, который обеспечивает герметичное соединение между головкой и блоком цилиндров. Эта деталь работает в экстремальных условиях постоянных температурных перепадов, высокого давления и воздействия агрессивных сред, предотвращая утечку газов из камеры сгорания и смешивание охлаждающей жидкости с моторным маслом.

Современные прокладки ГБЦ изготавливаются по многослойной технологии с использованием металлических и композитных материалов. Основу составляет стальной каркас с эластомерным покрытием, которое компенсирует микронеровности сопрягаемых поверхностей. Специальные окантовки вокруг камер сгорания и каналов системы охлаждения усиливают уплотнение в наиболее нагруженных зонах.

Отверстия под болты крепления выполнены с армированными краями, что предотвращает деформацию при затяжке. Конфигурация каналов для масла, охлаждающей жидкости и системы вентиляции картера точно повторяет геометрию конкретного двигателя, обеспечивая правильную циркуляцию всех рабочих жидкостей.

Прокладка выполняет несколько критических функций одновременно. Она герметизирует камеры сгорания, не допуская прорыва газов в систему охлаждения или наружу. Разделяет масляные и охлаждающие каналы, предотвращая смешивание технических жидкостей. Компенсирует температурные расширения металлических деталей при нагреве двигателя до рабочих температур.

При работе мотора прокладка испытывает давление до 100 атмосфер в момент такта сжатия и воспламенения топливной смеси. Температура в зоне камер сгорания достигает нескольких сотен градусов, в то время как участки возле каналов охлаждения остаются относительно холодными. Качественная прокладка сохраняет упругость и герметичность во всем диапазоне этих нагрузок.

При подборе прокладки необходимо строгое соответствие модели двигателя. Различные моторы одного производителя могут иметь разную конфигурацию камер сгорания, количество и расположение крепежных отверстий, диаметры цилиндров. Даже минимальное несоответствие приведет к нарушению герметичности и серьезным поломкам.

Для точного подбора требуется знать модификацию силового агрегата, объем и год выпуска. Некоторые производители используют разные прокладки для моторов с одинаковым рабочим объемом, но различающихся степенью форсировки или экологическим классом. Оригинальный каталожный номер детали — наиболее надежный способ избежать ошибки при заказе.

Установка новой прокладки ГБЦ требуется при любом снятии головки блока — для ремонта ГРМ, замены клапанов, устранения трещин или прогара. Повторное использование старой прокладки категорически недопустимо, так как она теряет упругость после затяжки и не обеспечит надежного уплотнения.

Перед установкой сопрягаемые поверхности блока и головки должны быть идеально чистыми и ровными. Любые остатки старой прокладки, следы герметика или масла приведут к негерметичности. Затяжка болтов крепления выполняется динамометрическим ключом в строгой последовательности, указанной производителем, обычно в несколько этапов с определенным моментом затяжки.
