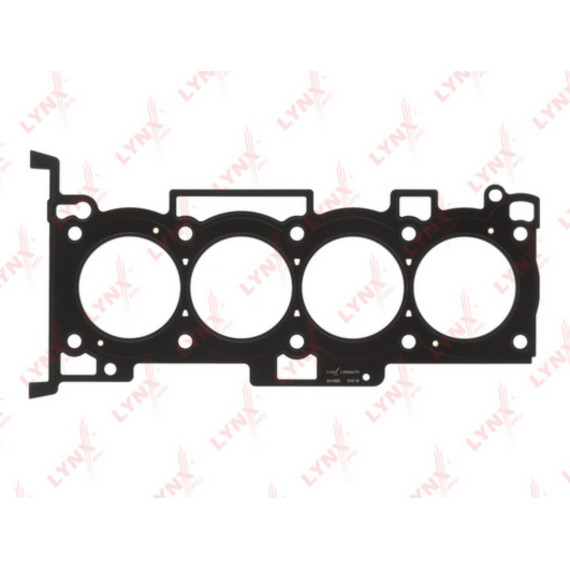

Прокладка ГБЦ — критически важный уплотнительный элемент, обеспечивающий герметичность соединения между головкой и блоком цилиндров двигателя. Эта деталь предотвращает прорыв газов из камеры сгорания, утечку масла и охлаждающей жидкости в местах стыка основных компонентов силового агрегата.

Прокладка разработана для установки на бензиновые двигатели объемом 2.0 литра следующих моделей:

Hyundai ix35 — с 2010 года выпуска, кроссовер со среднеразмерным атмосферным мотором, где прокладка работает в условиях умеренных температурных нагрузок и давления.

Hyundai Sonata NF и YF — седаны с 2005 года, оснащенные двухлитровыми агрегатами серии Theta, требующие точного соблюдения геометрии уплотнения при сборке.

KIA Carens III — компактвэн с 2006 года, использующий аналогичную силовую установку концерна Hyundai-KIA с идентичными посадочными размерами прокладки.

KIA Cerato TD и YD — поколения с двигателями 2.0, где прокладка обеспечивает надежную работу в городском и трассовом режимах эксплуатации.

Многослойная структура современной прокладки включает металлическую основу с эластомерным покрытием, что обеспечивает компенсацию микронеровностей привалочных плоскостей и температурных расширений деталей. Материал изготовления выдерживает рабочие температуры до 250-300°C в зоне камеры сгорания.

Точная геометрия отверстий под цилиндры, каналы системы охлаждения и масляные магистрали исключает блокировку циркуляции жидкостей и обеспечивает правильное распределение потоков. Окантовка отверстий цилиндров обычно усилена металлическими кольцами для противодействия прорыву газов под высоким давлением.

Отверстия под болты крепления расположены согласно заводским спецификациям с учетом порядка и момента затяжки, критичного для равномерного прижима по всей плоскости стыка.

Замена прокладки ГБЦ выполняется при капитальном ремонте двигателя, снятии головки для замены клапанов, направляющих втулок или при фрезеровке привалочной плоскости после перегрева. Также замена необходима при появлении признаков прогара — белого дыма из выхлопной трубы, эмульсии в масле, падении уровня антифриза без видимых течей.

Перед установкой обязательна проверка плоскостей головки и блока на деформацию с помощью поверочной линейки и щупов. Отклонение более 0,05-0,1 мм требует шлифовки поверхностей. Прокладка устанавливается на чистые обезжиренные плоскости без дополнительных герметиков, если иное не указано производителем.

Момент затяжки болтов крепления выполняется динамометрическим ключом в несколько этапов согласно сервисной документации — обычно в диапазоне 90-110 Н·м с довтяжкой на определенный угол. Соблюдение последовательности затяжки от центра к краям крест-накрест предотвращает деформацию головки и неравномерное обжатие прокладки.
