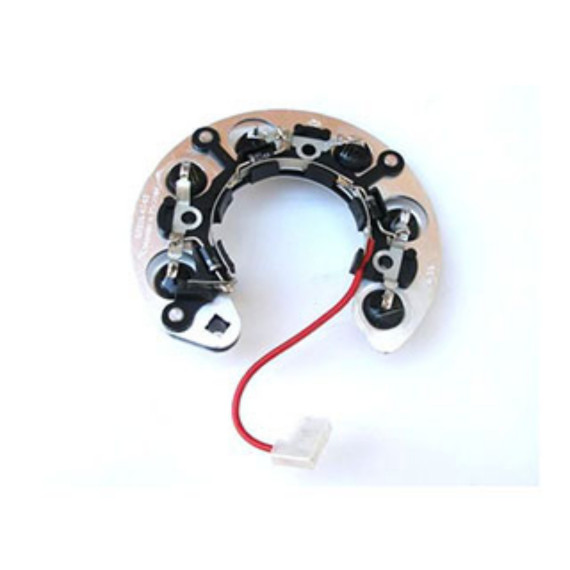

Блок выпрямительный полупроводниковый БПВ56-65-02Г предназначен для выпрямления трехфазного переменного тока в автомобильных генераторах и других электротехнических устройствах в качестве комплектующего изделия.

Технические условия – ТУ 3417-002-07629712-95.

Применяемость
Автомобили ВАЗ 21213 НИВА с генератором 371.3701, ВАЗ2108, 2109 с генератором 372.3701, УАЗ с генераторами 6631.3701, 6651.3701.

Особенности применения
Блок выпрямительный полупроводниковый устанавливается непосредственно на генераторах. Рабочее положение в пространстве любое. Охлаждение воздушное принудительное.

Масса блока не более 0,2 кГ.

БПВ выпускается в климатическом исполнении «О» категория размещения 2 по ГОСТ 15150.

Основные параметры
Количество диодов 6 pcs
Номинальное постоянное напряжение, В 28
Максимальный постоянный ток, А 65
Прямое падение напряжения (амплитудное значение) на каждом плече:
силового выпрямителя при токе 63А, В, не более 1,5
дополнительного выпрямителя при токе 6А, В, не более 1,4
Ток утечки (амплитудное значение) каждого плеча блока при обратном напряжении 150В и температуре диодов:
(150±5)єС, мА, не более 4
(25±10) єС, мА, не более 2
Питающая сеть:
- число фаз 3
- частота, Гц, не более 1300
Способ присоединения обмоток статора клемма
