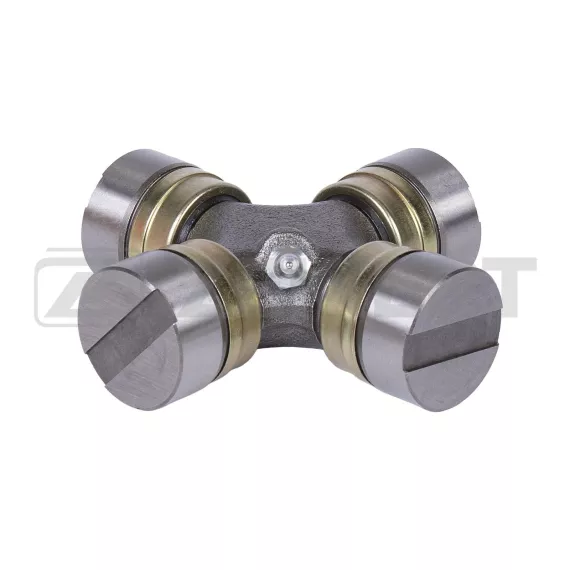

Крестовина карданного вала — критически важный элемент трансмиссии грузовых автомобилей КАМАЗ, обеспечивающий передачу крутящего момента от коробки передач к мостам при изменяющихся углах между валами. Данная деталь с посадочными размерами 39х118 мм разработана специально для работы в условиях высоких нагрузок, характерных для тяжелой коммерческой техники.

Крестовина устанавливается внутри карданного шарнира и компенсирует угловые смещения между секциями карданного вала, возникающие при движении автомобиля по неровностям, работе подвески и изменении нагрузки. Четыре цапфы крестовины через игольчатые подшипники соединяются с вилками карданного вала, обеспечивая свободное вращение при углах до 20-25 градусов.

Деталь работает в режиме постоянного вращения под нагрузкой, испытывая знакопеременные изгибающие усилия и принимая на себя ударные нагрузки при резких разгонах, торможениях и переключениях передач. От качества крестовины напрямую зависит плавность хода, отсутствие вибраций и долговечность всей карданной передачи.

Крестовина предназначена для установки на следующие модели и их модификации:

• КАМАЗ-4308 (с 2004 года) — среднетоннажные грузовики
• КАМАЗ-4326 (с 2011 года) — полноприводные шасси повышенной проходимости
• КАМАЗ-55102 (с 1997 года) — самосвалы среднего класса
• КАМАЗ-5320 (с 1976 года) — базовые бортовые грузовики
• КАМАЗ-5410 (с 1976 года) — седельные тягачи

Применяется как в главных карданных валах, соединяющих коробку передач с раздаточной коробкой или задним мостом, так и в промежуточных валах многомостных конфигураций.

Крестовина изготавливается из высокопрочной легированной стали с последующей термической обработкой для достижения оптимального сочетания твердости поверхности и вязкости сердцевины. Цапфы проходят цементацию и закалку, что обеспечивает износостойкость рабочих поверхностей при контакте с игольчатыми подшипниками.

Посадочные размеры 39х118 мм соответствуют диаметру цапф и расстоянию между осями противоположных цапф. Каждая цапфа имеет внутренние масляные каналы для смазки подшипников и уплотнительные канавки под сальники, предотвращающие утечку смазки и попадание загрязнений.

Геометрия крестовины рассчитана с учетом динамических нагрузок до нескольких тонн и рабочих оборотов до 3000-3500 об/мин, что соответствует эксплуатационным режимам грузовой техники КАМАЗ при полной загрузке.

О критическом износе крестовины свидетельствуют:

• Стуки и вибрации при трогании с места или переключении передач
• Металлический скрежет в зоне карданного вала при движении
• Увеличенный люфт в карданных шарнирах (проверяется покачиванием вала)
• Неравномерное вращение кардана, заметное при вывешивании моста
• Утечка смазки из уплотнений шарниров

Своевременная замена крестовины предотвращает разрушение карданного вала, повреждение шлицевых соединений и фланцев редукторов, что значительно дороже в ремонте.

Монтаж новой крестовины требует полной разборки карданного шарнира с извлечением стопорных колец и запрессовкой стаканов подшипников в вилки. Важно соблюдать соосность деталей и не допускать перекосов при запрессовке, чтобы избежать заклинивания игольчатых подшипников.

После установки необходима тщательная проверка люфтов — осевой зазор не должен превышать 0,05-0,10 мм. Обязательна заправка шарниров высокотемпературной пластичной смазкой через пресс-масленки. Перед монтажом кардана на автомобиль проводится балансировка узла, особенно критичная для длинных валов седельных тягачей.

Использование оригинальных размеров 39х118 мм гарантирует точную посадку в штатные вилки без доработок и обеспечивает заводскую надежность карданной передачи на весь межремонтный пробег.
