Крестовина карданного вала — критически важный элемент трансмиссии грузовых автомобилей Hyundai HD, обеспечивающий передачу крутящего момента от коробки передач к ведущему мосту при постоянно изменяющихся углах между валами. Этот компонент работает в условиях высоких нагрузок, вибраций и температурных колебаний, принимая на себя основную механическую нагрузку при движении автомобиля.

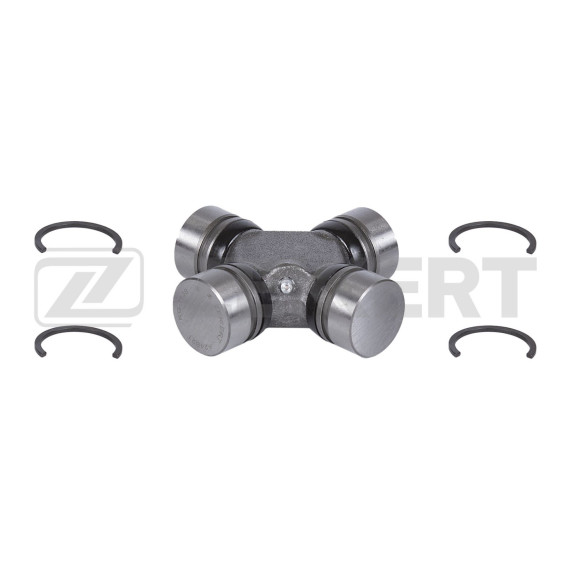

Крестовина выполнена по классической четырехшипной схеме с геометрическими параметрами 34×92x72.2x106.5 мм, где каждое значение имеет функциональное назначение. Центральный крест изготовлен из высокопрочной легированной стали, способной выдерживать знакопеременные нагрузки и ударные воздействия при трогании с места и резких изменениях режима движения.

Четыре цилиндрических шипа расположены крестообразно под углом 90 градусов и служат осями вращения для игольчатых подшипников. Точная геометрия шипов обеспечивает правильное распределение нагрузки по роликам подшипника и минимизирует износ контактных поверхностей. Каждый шип имеет центральный канал для подачи смазки, что критично для долговечности узла.

Конструкция предусматривает систему уплотнений, защищающую подшипниковые узлы от проникновения грязи, воды и дорожных реагентов. Манжеты устанавливаются в проушины вилок карданного вала и создают герметичное пространство вокруг каждого шипа.

Крестовина разработана специально для грузовых автомобилей Hyundai HD выпуска с 1998 года. Модельный ряд HD включает среднетоннажные грузовики различной грузоподъемности, где применяются карданные валы соответствующей размерности. Геометрические параметры этой крестовины точно соответствуют конструктивным особенностям трансмиссии данных моделей.

При подборе необходимо проверять размерные характеристики существующей крестовины, так как на разных модификациях Hyundai HD могут применяться карданные валы с различными типоразмерами крестовин. Особое внимание следует уделить расстоянию между центрами противоположных шипов и их диаметру — эти параметры должны точно совпадать с оригинальными.

Крестовина карданного вала подвержена естественному износу в процессе эксплуатации. Основные симптомы неисправности включают металлический стук или щелчки при трогании с места, изменении режима движения или переключении передач. Такие звуки указывают на увеличенные зазоры в подшипниковых узлах крестовины.

Вибрация карданного вала на определенных скоростях также сигнализирует о проблемах с крестовиной. Износ приводит к разбалансировке вала и биению, которое передается на кузов автомобиля. При визуальном осмотре можно обнаружить люфт в шарнирах — если крестовина перемещается в проушинах вилок с заметным зазором, узел требует замены.

Течь смазки из уплотнений крестовины говорит о нарушении герметичности системы. Без достаточной смазки игольчатые подшипники быстро изнашиваются, что приводит к полному разрушению узла. Критический износ может привести к разрушению крестовины во время движения, что создает аварийную ситуацию с потерей связи между двигателем и ведущим мостом.

Замена крестовины требует демонтажа карданного вала с автомобиля. Перед началом работ необходимо нанести метки на фланцы и вилки для сохранения балансировки вала при обратной установке. Смещение элементов относительно друг друга даже на один шлиц приводит к дисбалансу и вибрациям.

Старая крестовина выпрессовывается из проушин вилок с помощью специального приспособления или пресса. Важно не повредить проушины при выпрессовке, так как деформация посадочных мест сделает невозможной корректную установку новой крестовины. Посадочные отверстия необходимо очистить от загрязнений и старой смазки.

Новая крестовина устанавливается с обязательным соблюдением соосности всех элементов. Стопорные кольца или пластины фиксируются согласно конструкции вала. После сборки необходимо проверить легкость вращения шарниров — крестовина должна перемещаться плавно, без заеданий. Перед установкой вала на автомобиль рекомендуется заполнить каналы смазки через пресс-масленки, если конструкция это предусматривает.

Для продления срока службы крестовины важно регулярно обслуживать карданную передачу. Периодический осмотр позволяет выявить начальные признаки износа до появления критических повреждений. Проверка состояния уплотнений и наличия смазки в узлах должна проводиться при каждом техническом обслуживании автомобиля.

Условия эксплуатации грузовика напрямую влияют на ресурс крестовины. Частые поездки по бездорожью, работа с перегрузом, резкие старты и торможения ускоряют износ подшипниковых узлов. При использовании автомобиля в тяжелых условиях интервалы проверки трансмиссии следует сократить.

Своевременная замена изношенной крестовины предотвращает повреждение других элементов трансмиссии. Разрушенная крестовина может повредить вилки карданного вала, шлицевые соединения и даже фланцы коробки передач или редуктора моста, что приводит к значительно более дорогостоящему ремонту.
