Крестовина карданного вала — ключевой шарнирный элемент трансмиссии, обеспечивающий передачу крутящего момента от раздаточной коробки или коробки передач к заднему мосту при изменяющихся углах между валами. Эта деталь компенсирует вертикальные перемещения моста относительно кузова при движении по неровностям, позволяя карданной передаче работать под переменными углами.

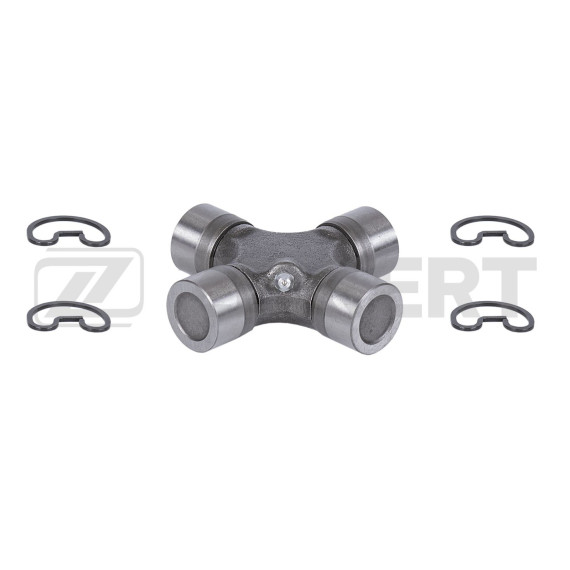

Крестовина имеет размеры 27.02x92.00 мм, где первое значение указывает на диаметр цапф, а второе — на габаритный размер между центрами противоположных игольчатых подшипников. Конструкция представляет собой крестообразный элемент с четырьмя цапфами, на каждой из которых установлен игольчатый подшипник в стакане. Подшипники обеспечивают минимальное трение при вращении и угловых перемещениях вилок карданного вала.

Материал изготовления — высокопрочная легированная сталь, прошедшая термическую обработку для повышения износостойкости и сопротивления усталостным нагрузкам. Цапфы крестовины отшлифованы с высокой точностью, что гарантирует плотную посадку подшипниковых стаканов и отсутствие люфтов в новом состоянии.

Данная крестовина разработана для установки в карданные валы внедорожников и пикапов с увеличенными нагрузочными характеристиками. Подходит для:

Chevrolet Tahoe (B2W) 1999-2006 годов выпуска — полноразмерный внедорожник на базе GMT800, оснащенный полным приводом с раздаточной коробкой и двухсекционным карданным валом. Крестовина устанавливается в соединительных шарнирах переднего и заднего кардана.

Nissan NP300 Navara (D40) с 2005 года — среднеразмерный пикап с задним или полным приводом, где крестовина применяется в карданной передаче заднего моста, а в полноприводных версиях — также в переднем кардане при наличии.

Важно учитывать, что на одном карданном валу может использоваться несколько крестовин разных размеров в зависимости от расположения шарнира, поэтому перед заменой необходимо проверить точные размеры изношенной детали.

Крестовины карданного вала работают в условиях постоянных знакопеременных нагрузок и воздействия влаги, грязи, дорожных реагентов. Типичные признаки износа:

• Металлический стук при трогании с места, переключении передач или движении накатом
• Вибрация кузова на определенных скоростях, усиливающаяся при ускорении
• Ощутимый люфт при покачивании карданного вала руками на вывешенном автомобиле
• Подтекание смазки из подшипниковых стаканов через изношенные сальники
• Скрип или хруст при медленном движении с вывернутыми колесами (для переднего кардана)

При обнаружении этих симптомов требуется незамедлительная замена крестовины, так как разрушение шарнира на ходу может привести к заклиниванию карданного вала, повреждению раздаточной коробки, коробки передач или картера моста.

Замена крестовины требует демонтажа карданного вала и выпрессовки старых подшипниковых стаканов из проушин вилок. Процедура выполняется с использованием пресса или специального съемника. При установке новой крестовины необходимо:

• Тщательно очистить посадочные места в вилках от старой смазки и загрязнений
• Запрессовывать стаканы строго соосно, избегая перекосов, которые приведут к быстрому износу
• Устанавливать стопорные кольца в проточки вилок для фиксации подшипников
• Проверять легкость вращения шарнира после сборки — заедания недопустимы
• Соблюдать фазировку вилок карданного вала для исключения дисбаланса

Некоторые крестовины комплектуются пресс-масленками для периодической смазки, другие имеют закрытую конструкцию с заложенной на весь срок службы смазкой. При наличии масленок рекомендуется шприцевание консистентной смазкой каждые 10-15 тысяч километров.

При замене одной изношенной крестовины на карданном валу целесообразно заменить все крестовины одновременно, особенно если пробег автомобиля превышает 150-200 тысяч километров. Это связано с тем, что износ шарниров происходит примерно равномерно, и вскоре потребуется повторный демонтаж вала.

Для автомобилей, эксплуатируемых в условиях бездорожья, при буксировке прицепов или с форсированными двигателями, рекомендуется использовать усиленные крестовины с увеличенным диаметром цапф и подшипниками повышенной грузоподъемности, если конструкция вилок это позволяет.

После установки отремонтированного карданного вала необходима балансировка в сборе, особенно для передних кардановалов полноприводных автомобилей, где дисбаланс вызывает заметную вибрацию на скоростях выше 80 км/ч.
