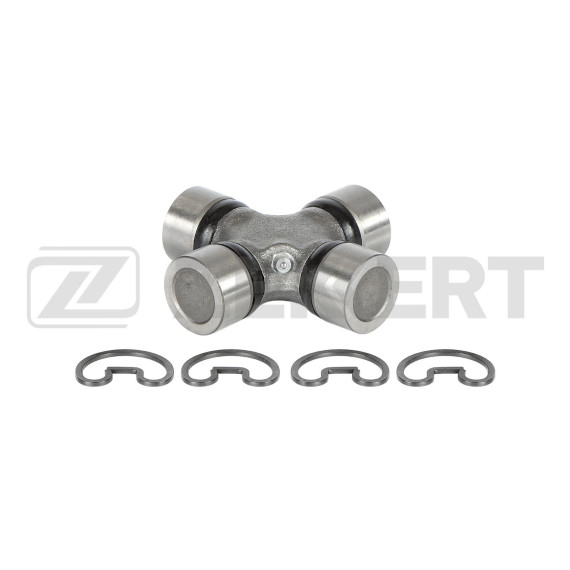

Крестовина карданного вала — критически важный элемент трансмиссии внедорожников Jeep, обеспечивающий передачу крутящего момента от раздаточной коробки к мостам при постоянно меняющихся углах работы карданной передачи. Данная деталь с размерами 27.00x81.78 мм разработана специально для моделей Cherokee (с 2002 года), Grand Cherokee II (с 1999 года) и Wrangler II (с 2004 года).

Крестовина представляет собой четырехосевой шарнирный механизм, состоящий из центрального крестообразного корпуса и четырех подшипниковых стаканов. Размер 27.00 мм соответствует диаметру шипов крестовины, на которые устанавливаются игольчатые подшипники, а 81.78 мм — это межцентровое расстояние между противоположными осями. Такая геометрия обеспечивает оптимальный баланс между прочностью и компактностью узла.

Внутри каждого стакана установлены прецизионные игольчатые подшипники, работающие в смазочной среде. Конструкция предусматривает уплотнительные манжеты, защищающие внутренние элементы от попадания грязи, воды и пыли — критичный фактор для автомобилей, эксплуатируемых в условиях бездорожья.

Крестовина является шарнирным элементом карданного соединения, компенсирующим изменение углов между валами при работе подвески. Когда автомобиль движется по неровностям или при изменении дорожного просвета, мосты перемещаются относительно кузова, что приводит к постоянному изменению геометрии карданной передачи. Крестовина позволяет валам вращаться под углом друг к другу без потери эффективности передачи момента.

В конструкции карданного вала Jeep обычно используется две крестовины — на переднем и заднем шарнирах. Каждая из них работает в условиях высоких динамических нагрузок, особенно при активной внедорожной эксплуатации с частыми изменениями тяги и резкими ударными воздействиями.

Данная крестовина совместима с несколькими поколениями популярных внедорожников Jeep:

Jeep Cherokee начиная с 2002 модельного года соответствует поколению KJ (Liberty), оснащенному независимой передней подвеской и системой полного привода Command-Trac или Selec-Trac. Карданная передача в этих автомобилях работает при значительных угловых отклонениях.

Jeep Grand Cherokee II (поколение WJ, 1999-2004 годы) представляет собой полноразмерный внедорожник с мощными двигателями и системами полного привода Quadra-Trac или Quadra-Drive. Карданный вал в этой модели передает значительные крутящие моменты, что предъявляет повышенные требования к прочности крестовин.

Jeep Wrangler II с 2004 года включает модели поколения TJ последних годов выпуска, известные своей неразрезной мостовой подвеской спереди и сзади. Такая конструкция создает большие рабочие углы для карданных шарниров, особенно при установке лифт-комплектов.

Крестовина работает в условиях постоянного вращения и знакопеременных нагрузок, что приводит к естественному износу игольчатых подшипников. Основные симптомы неисправности включают металлический стук или щелчки при трогании с места, характерную вибрацию на скорости, усиливающуюся при разгоне или торможении, а также люфт в карданной передаче, ощутимый при покачивании вала.

Разрушение уплотнений приводит к вытеканию смазки и попаданию абразивных частиц внутрь подшипникового узла, что резко ускоряет износ. Продолжение эксплуатации с изношенной крестовиной может привести к разрушению карданного вала в движении, что создает аварийную ситуацию и повреждает окружающие компоненты трансмиссии.

Замена крестовины требует демонтажа карданного вала и использования специального съемника или пресса для выпрессовки старых и запрессовки новых подшипниковых стаканов. Важно соблюдать правильную ориентацию крестовины и не повредить стопорные кольца при установке. После монтажа необходимо проверить отсутствие люфта и легкость вращения шарнира.

При замене крестовины рекомендуется осмотреть состояние шлицевых соединений, фланцев и балансировочных грузов карданного вала. Дисбаланс вала после ремонта может привести к вибрациям, поэтому профессиональная балансировка на специализированном стенде повышает ресурс всей трансмиссии.

Использование качественной крестовины с точными геометрическими параметрами обеспечивает надежную работу карданной передачи и сохраняет комфорт при эксплуатации внедорожника как на шоссе, так и в условиях бездорожья.
