Крестовина карданного вала представляет собой ключевой шарнирный элемент трансмиссии, обеспечивающий передачу крутящего момента от раздаточной коробки к заднему мосту в полноприводных внедорожниках Hyundai. Этот компонент компенсирует изменение угла между валами при работе подвески, позволяя карданной передаче функционировать при постоянно меняющихся дорожных условиях.

Деталь специально разработана для установки на Hyundai Galloper II (с 1998 года выпуска) и Hyundai Terracan (с 2001 года выпуска). Эти модели, ориентированные на эксплуатацию в условиях бездорожья и повышенных нагрузок, предъявляют особые требования к прочности элементов трансмиссии.

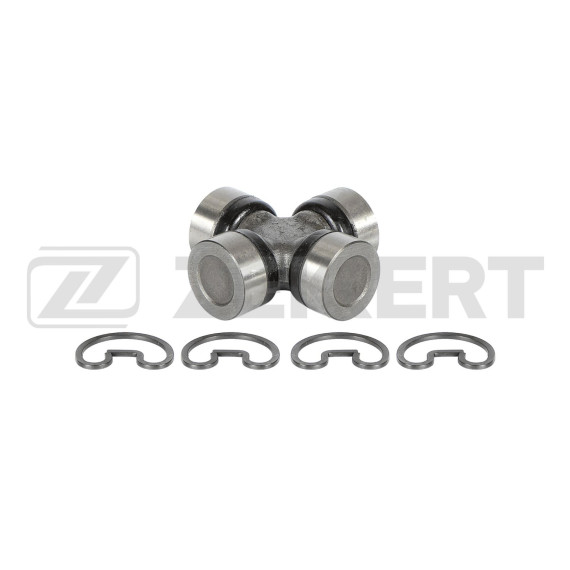

Крестовина выполнена по классической четырехшиповой схеме с габаритными размерами 27.00x62.00 мм, где первый параметр указывает на диаметр шипа, а второй — на расстояние между центрами противоположных отверстий под стаканы. Эти размеры критичны для точной посадки в вилки карданного вала и обеспечения правильной геометрии соединения.

Конструкция включает четыре цилиндрических шипа, расположенных крестообразно под углом 90 градусов друг к другу. Каждый шип оснащен игольчатым подшипником, размещенным в стакане, что обеспечивает плавное вращение при минимальном трении. Система уплотнений защищает подшипниковые узлы от проникновения влаги, грязи и пыли — критически важный момент для внедорожной эксплуатации.

В процессе движения крестовина испытывает многократные знакопеременные нагрузки и работает в условиях постоянного изменения углов между валами. При прохождении неровностей, когда задний мост перемещается относительно кузова, именно крестовина обеспечивает непрерывную передачу крутящего момента без рывков и вибраций.

Деталь работает в паре с вилками карданного вала, которые охватывают противоположные шипы крестовины. Игольчатые подшипники на каждом шипе воспринимают радиальные нагрузки и обеспечивают свободу углового перемещения, необходимую для компенсации хода подвески.

Со временем крестовина карданного вала подвержена естественному износу, особенно интенсивному при эксплуатации на бездорожье. Характерные признаки неисправности включают металлический стук при начале движения или переключении передач, вибрации на определенных скоростях, особенно при разгоне или торможении двигателем.

При визуальном осмотре на снятом кардане можно обнаружить люфт в соединении крестовины с вилками, следы коррозии на шипах, разрушение уплотнений или вытекание смазки. Критический износ игольчатых подшипников проявляется ощутимым радиальным люфтом шипов в стаканах, что недопустимо для безопасной эксплуатации.

Крестовина устанавливается в карданный вал методом запрессовки стаканов с подшипниками в проушины вилок с последующей фиксацией стопорными кольцами или скобами. Точное соблюдение размеров 27.00x62.00 мм гарантирует совместимость с заводскими вилками карданных валов указанных моделей Hyundai.

При замене крестовины необходимо демонтировать карданный вал целиком, что требует предварительной разметки положения фланцев для сохранения балансировки. Новая крестовина должна устанавливаться с соблюдением чистоты — попадание абразивных частиц в подшипниковые узлы существенно сокращает ресурс детали.

Эта деталь является расходным элементом трансмиссии, периодическая проверка состояния которого позволяет избежать более серьезных повреждений карданного вала и связанных с ним узлов.
