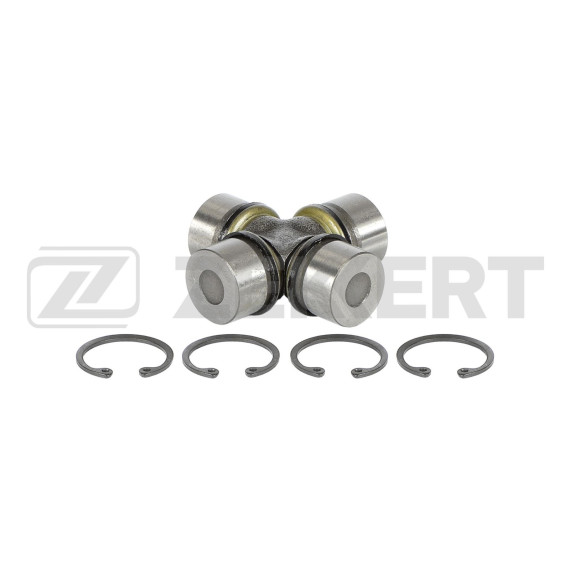

Крестовина карданного вала — ключевой элемент трансмиссии внедорожников Suzuki, обеспечивающий передачу крутящего момента от раздаточной коробки к задним колесам под изменяющимися углами. Эта деталь компенсирует взаимное перемещение агрегатов трансмиссии при движении по неровностям, работе подвески и деформациях кузова.

Крестообразная конструкция состоит из центрального корпуса с четырьмя цапфами, расположенными под углом 90 градусов друг к другу. Размеры 25.02x63.99 мм определяют диаметр игольчатых подшипников и общую длину цапф. Каждая цапфа оснащена игольчатыми подшипниками, заключенными в стаканы и обеспечивающими плавное вращение при высоких нагрузках.

Конструкция предусматривает уплотнительные элементы, защищающие подшипниковые узлы от попадания грязи, воды и абразивных частиц — критически важный фактор для внедорожной эксплуатации. Материал изготовления — легированная сталь с термической обработкой, обеспечивающая высокую прочность на изгиб и износостойкость рабочих поверхностей.

Крестовина предназначена для установки в карданные валы следующих моделей Suzuki:

Suzuki Grand Vitara (FT, HT) — поколение 1998-2005 годов выпуска. Применяется в двухсекционных карданных валах полноприводных версий с продольным расположением двигателя.

Suzuki Jimny (SN) — компактный внедорожник с 1998 года и последующих поколений. Устанавливается как в переднем, так и в заднем карданном валу, в зависимости от конструкции трансмиссии.

Suzuki Vitara (ET) — модели серии ET с классической рамной конструкцией. Используется в составе заднего карданного вала.

Важно учитывать, что размерность крестовины должна точно соответствовать посадочным местам в вилках карданного вала — несовпадение приведет к невозможности установки или ускоренному износу.

Характерный стук при трогании с места или переключении передач указывает на увеличенные зазоры в подшипниках крестовины. Вибрация на определенных скоростях, усиливающаяся при ускорении, свидетельствует о дисбалансе карданного вала из-за выработки крестовины.

Визуальные признаки включают подтекание смазки из уплотнителей, люфт при попытке провернуть секции кардана относительно друг друга, коррозию или задиры на цапфах. При внедорожной эксплуатации ресурс крестовины сокращается из-за работы трансмиссии под большими углами и ударных нагрузок.

Замена крестовины требует демонтажа карданного вала с автомобиля и разборки его концевых вилок. Процедура включает выпрессовку старых стаканов подшипников из проушин вилок и запрессовку новых с установленной крестовиной. Критически важно соблюдать соосность при сборке и правильную фазировку вилок относительно друг друга.

После установки необходима балансировка карданного вала на специализированном стенде — это устраняет вибрации и предотвращает преждевременный износ подвесного подшипника и сальников редукторов. При замене крестовины рекомендуется проверить состояние шлицевого соединения и подвесного подшипника, при необходимости заменив их одновременно.

Момент затяжки крепежных элементов должен соответствовать заводским спецификациям Suzuki — недостаточная затяжка приведет к самоотворачиванию, избыточная может деформировать стаканы подшипников.

Для продления ресурса крестовины рекомендуется периодическая проверка состояния защитных чехлов шарниров равных угловых скоростей и уплотнителей самой крестовины. Своевременная замена при появлении первых признаков износа предотвращает повреждение вилок карданного вала, восстановление которых значительно дороже.

При эксплуатации в условиях бездорожья следует избегать резких включений полного привода под нагрузкой и длительного движения с вывернутыми колесами на полном приводе — это создает критические углы работы крестовины и ускоряет износ. Регулярный осмотр карданной передачи каждые 10-15 тысяч километров позволяет выявить проблемы на ранней стадии.
