Крестовина карданного вала представляет собой ключевой элемент трансмиссии, обеспечивающий передачу крутящего момента от раздаточной коробки к редукторам мостов в полноприводных автомобилях. Деталь компенсирует угловые смещения между секциями карданного вала, возникающие при движении по неровностям и изменении дорожного просвета.

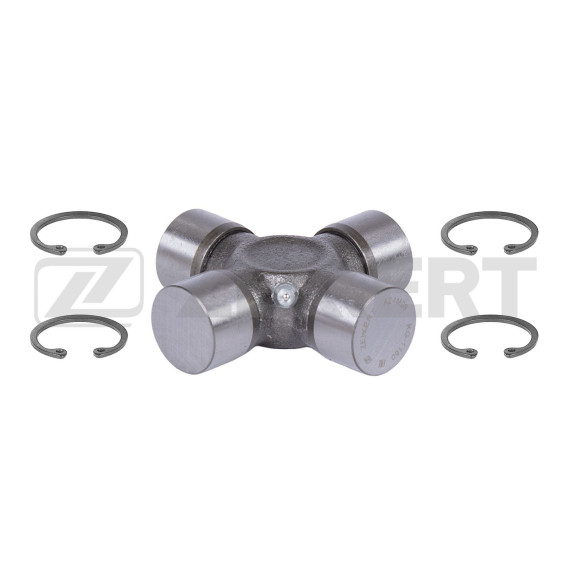

Крестовина выполнена в виде крестообразного элемента с четырьмя цапфами, на которых установлены игольчатые подшипники. Размеры 25.00x77.80 мм определяют диаметр цапфы и расстояние между осями крепления. Каждая цапфа оснащена комплектом игольчатых роликов, работающих в закрытых чашках с консистентной смазкой, что обеспечивает плавность вращения и снижение износа.

Конструкция предусматривает точные посадочные размеры для установки в проушины карданных валов. Стопорные кольца или пластины фиксируют крестовину в рабочем положении, предотвращая осевое смещение под нагрузкой.

Данная крестовина разработана для установки на модели:

Mitsubishi Pajero второго, третьего и четвертого поколений (с 1990 года) — полноразмерные внедорожники с постоянным полным приводом и рамной конструкцией, где карданная передача работает в условиях значительных угловых перемещений при внедорожной эксплуатации.

Mitsubishi Pajero Sport первого и второго поколений (с 2002 года) — среднеразмерные SUV на базе пикапа L200, использующие аналогичную схему трансмиссии с подключаемым или постоянным полным приводом.

Mitsubishi L200 первого поколения — пикапы с задним или полным приводом, где карданный вал передает момент на задний мост или в раздаточную коробку.

Крестовина испытывает циклические нагрузки при каждом обороте карданного вала, работая на кручение и изгиб одновременно. Игольчатые подшипники в чашках обеспечивают минимальное трение при угловых перемещениях до 15-20 градусов, характерных для внедорожников с большим ходом подвески.

При эксплуатации в условиях бездорожья крестовина подвергается ударным нагрузкам от неровностей, попадания камней и резких изменений тягового усилия. Закрытая конструкция подшипниковых узлов защищает от проникновения грязи и воды, критичных для работоспособности игольчатых роликов.

Износ крестовины проявляется характерными симптомами: металлический стук при трогании с места или переключении передач, вибрация карданного вала на определенных скоростях, люфт в соединениях при покачивании вала вручную. Развитие выработки в подшипниках приводит к разбалансировке трансмиссии и ускоренному износу сальников редукторов.

Периодическая проверка состояния крестовин включает контроль радиального люфта цапф в чашках и осмотр стопорных элементов. Появление свободного хода более 0.5 мм указывает на критический износ игольчатых подшипников и необходимость замены узла.

Монтаж крестовины требует точной центровки и правильной фазировки вилок карданного вала для исключения дисбаланса. Стопорные элементы должны быть надежно зафиксированы с контролем момента затяжки или правильной установкой стопорных колец в канавки.

При сборке карданной передачи критично соблюдение чистоты посадочных мест и отсутствие задиров на поверхностях проушин. Перекос при запрессовке чашек приводит к преждевременному разрушению игольчатых подшипников и выходу крестовины из строя в первые тысячи километров пробега.

Размеры 25.00x77.80 мм обеспечивают оптимальное соотношение прочности и массы для автомобилей данного класса, где снаряженная масса достигает 2-2.5 тонн, а внедорожная эксплуатация создает повышенные требования к надежности трансмиссии.
