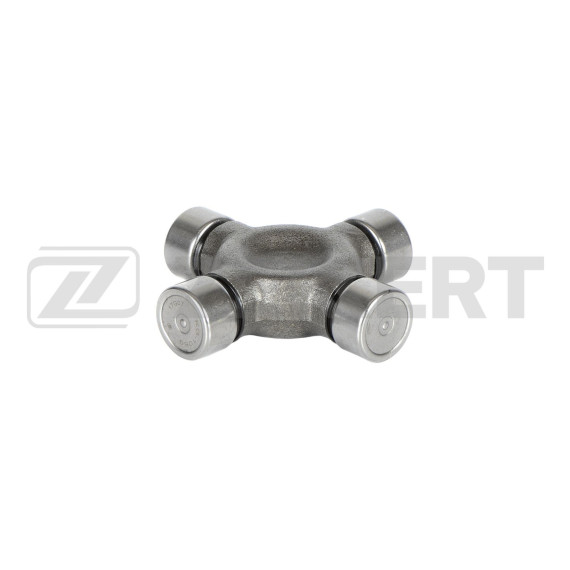

Крестовина карданного вала — критически важный шарнирный элемент трансмиссии, обеспечивающий передачу крутящего момента от коробки передач к заднему мосту с компенсацией угловых отклонений карданного вала. В конструкции автомобилей Mercedes-Benz Sprinter третьего поколения (кузов 906) этот узел работает в условиях высоких нагрузок, характерных для коммерческого транспорта.

Крестовина выполняет функцию подвижного соединения между секциями карданного вала, позволяя им вращаться под углом друг к другу. Это необходимо для компенсации изменения расстояния между коробкой передач и редуктором заднего моста при движении автомобиля по неровностям, загрузке и разгрузке. Четыре игольчатых подшипника, установленных в чашках крестовины, обеспечивают плавное вращение при постоянно меняющихся углах между валами.

Деталь воспринимает крутящий момент, радиальные и осевые нагрузки, возникающие при разгоне, торможении двигателем и движении по пересеченной местности. Качество изготовления крестовины напрямую влияет на долговечность всей карданной передачи и комфорт эксплуатации автомобиля.

Данная крестовина разработана для установки на Mercedes-Benz Sprinter серии 906 различных модификаций:

Sprinter 3,5-t — модели с максимально допустимой массой 3500 кг, включающие варианты фургонов, бортовых платформ и пассажирских версий. Эти автомобили широко используются для городских и междугородних перевозок, курьерских служб и специального оборудования.

Sprinter 4-6-t — более тяжелые модификации с полной массой от 4000 до 6000 кг, рассчитанные на интенсивную эксплуатацию с полной загрузкой. Усиленная трансмиссия этих версий предъявляет повышенные требования к прочности компонентов карданной передачи.

Применимость распространяется на автомобили с 2006 года выпуска, что охватывает весь период производства третьего поколения Sprinter до рестайлинговых версий. Крестовина подходит для моделей с задним и полным приводом, оснащенных различными типами двигателей — дизельными и бензиновыми.

Размер 24×88,50 мм указывает на диаметр цапф крестовины и межосевое расстояние между противоположными подшипниковыми чашками. Эти параметры строго стандартизированы для обеспечения точной посадки в вилки карданного вала и исключения люфтов.

Корпус крестовины изготавливается из высокопрочной легированной стали с термической обработкой, обеспечивающей необходимую твердость поверхности цапф и вязкость сердцевины. Такая технология предотвращает преждевременный износ и разрушение под циклическими нагрузками.

Игольчатые подшипники в чашках обеспечивают минимальное трение при вращении и способны воспринимать значительные радиальные нагрузки в компактном исполнении. Герметизирующие манжеты защищают подшипниковые узлы от проникновения влаги, грязи и дорожных реагентов, сохраняя заводскую смазку в течение всего срока службы.

Выход крестовины из строя проявляется характерными симптомами, которые нельзя игнорировать:

Металлический стук или щелчки при начале движения, переключении передач или изменении режима работы двигателя указывают на появление люфта в подшипниках крестовины. Звук усиливается при трогании с места и торможении двигателем.

Вибрация карданного вала, передающаяся на кузов и ощутимая в салоне на определенных скоростях, свидетельствует о развившемся дисбалансе из-за неравномерного износа подшипников. Вибрация может сопровождаться гулом, меняющимся в зависимости от нагрузки.

Рывки при движении особенно заметны на малых скоростях и при маневрировании. Изношенная крестовина не обеспечивает плавную передачу крутящего момента, что создает дискомфорт и увеличивает нагрузку на другие элементы трансмиссии.

Визуальный осмотр на подъемнике может выявить течь смазки, коррозию крестовины, механические повреждения чашек или видимый люфт при покачивании карданного вала. Любой из этих признаков требует немедленной замены узла.

Срок службы крестовины зависит от условий эксплуатации автомобиля. При работе с полной загрузкой, частых поездках по плохим дорогам, буксировке прицепов износ ускоряется. Коммерческие автомобили Sprinter часто используются интенсивно, что предъявляет повышенные требования к качеству запасных частей.

Перегрузка автомобиля сверх допустимой массы критически сокращает ресурс крестовины и всей трансмиссии. Резкие старты и торможения создают ударные нагрузки, разрушающие подшипники быстрее, чем плавный стиль вождения.

Своевременная замена изношенной крестовины предотвращает повреждение вилок карданного вала, шлицевых соединений и подшипников подвесного подшипника. Разрушение крестовины в движении может привести к заклиниванию карданного вала с серьезными последствиями для трансмиссии и безопасности.

Замена крестовины требует демонтажа карданного вала с автомобиля и использования специализированного съемника для запрессовки и выпрессовки подшипниковых чашек. Важно соблюдать осевое выравнивание при установке и не повредить манжеты подшипников.

Балансировка карданного вала после замены крестовины обязательна для исключения вибраций. Дисбаланс приводит к ускорен
