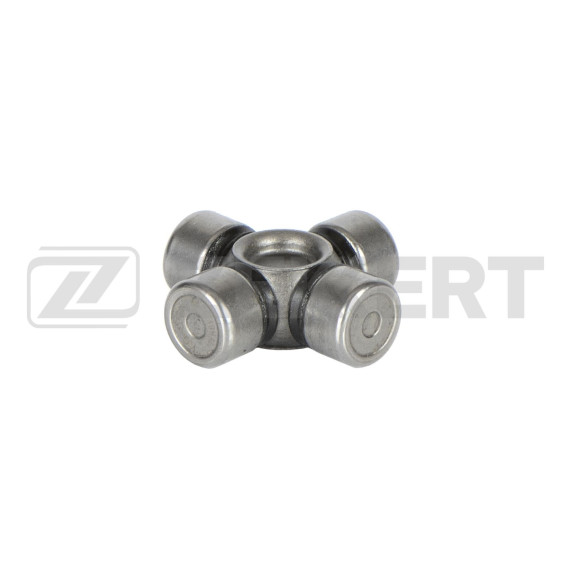

Крестовина вала рулевого механизма — критически важный элемент рулевого управления, обеспечивающий передачу крутящего момента от рулевого колеса к рулевому механизму при изменяющихся углах наклона. Данная деталь компенсирует угловые смещения между секциями рулевого вала, возникающие из-за конструктивных особенностей расположения рулевой колонки и рулевого редуктора.

Крестовина выполнена с посадочными размерами 15.05x40.00 мм, что определяет диаметр цапф и общую длину элемента. Конструкция представляет собой четырехлучевой крестообразный элемент с прецизионно обработанными цапфами, установленными в игольчатые подшипники. Такое решение обеспечивает минимальный люфт и плавность вращения при передаче усилия.

Материал изготовления — высокопрочная легированная сталь, прошедшая термическую обработку для повышения износостойкости и усталостной прочности. Рабочие поверхности цапф шлифованы и полированы для снижения трения и увеличения ресурса подшипниковых узлов.

Крестовина предназначена для установки в рулевые валы следующих автомобилей:

Audi Q3 (с 2013 года) — компактный премиальный кроссовер с различными вариантами рулевого управления, включая системы с электроусилителем и гидроусилителем.

Mercedes-Benz SL (R230) (2001-2011) — родстер класса люкс с передним расположением двигателя и сложной геометрией рулевого вала из-за особенностей компоновки.

Mercedes-Benz SLK (R171) (2004-2011) — компактный родстер со складной жесткой крышей, требующий надежного шарнирного соединения в рулевом валу.

Nissan (определенные модели) — применимость зависит от конкретной модели и года выпуска, требуется уточнение по VIN-коду или каталожным номерам.

Основная задача крестовины — обеспечение шарнирного соединения между частями составного рулевого вала. При повороте рулевого колеса крестовина передает крутящий момент через карданное соединение, позволяя валу работать под углом до 30-40 градусов без потери эффективности передачи усилия.

Деталь компенсирует несоосность между рулевой колонкой и входным валом рулевого механизма, что особенно важно в автомобилях с регулируемой рулевой колонкой или сложной пространственной компоновкой подкапотного пространства.

О необходимости замены крестовины свидетельствуют характерные симптомы: стуки и щелчки при вращении руля, особенно заметные на неподвижном автомобиле или при маневрировании на малой скорости. Появление люфта в рулевом управлении, ощущаемого как свободный ход рулевого колеса без отклика колес, также указывает на износ крестовины.

Вибрации на рулевом колесе при движении, не связанные с балансировкой колес или состоянием подвески, могут быть вызваны разбитыми игольчатыми подшипниками в крестовине. Затрудненное вращение руля, неравномерное усилие в разных положениях также сигнализируют о проблемах с этим узлом.

Замена крестовины требует частичной или полной разборки рулевого вала. В зависимости от конструкции автомобиля может потребоваться демонтаж элементов панели приборов, отсоединение вала от рулевого механизма и рулевой колонки. Важно соблюдать моменты затяжки крепежных элементов и правильно установить метки положения вала для сохранения центрального положения руля.

При установке новой крестовины необходимо проверить состояние вилок карданного соединения и шлицевых соединений вала. Изношенные сопряженные детали могут привести к преждевременному выходу из строя новой крестовины. Рекомендуется смазка подшипниковых узлов специальной консистентной смазкой, если конструкция предусматривает обслуживание.
