Подвесной подшипник карданного вала представляет собой критически важный элемент трансмиссии, обеспечивающий правильную геометрию и стабильную работу карданной передачи на автомобилях Land Rover Freelander первого поколения выпуска с 1998 года. Этот узел предназначен для поддержки промежуточной части карданного вала и компенсации его вибраций при передаче крутящего момента от раздаточной коробки к заднему мосту.

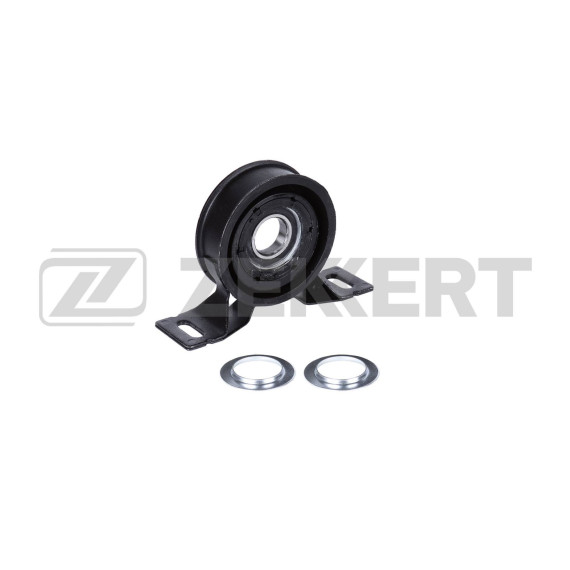

Узел состоит из шарикового радиального подшипника закрытого типа, заключенного в резинометаллический кронштейн с эластичной резиновой подушкой. Такая конструкция позволяет не только удерживать карданный вал в правильном положении, но и эффективно гасить вибрации и компенсировать незначительные угловые отклонения при работе подвески. Резиновая часть выполняет функцию демпфера, снижая передачу шумов и вибраций на кузов автомобиля.

Подшипник имеет герметичное исполнение с защитными крышками, предотвращающими попадание грязи, воды и песка внутрь механизма. Это особенно важно для внедорожника, эксплуатируемого в условиях бездорожья, где карданная передача подвергается воздействию агрессивных факторов окружающей среды.

Основная задача подвесного подшипника — обеспечение промежуточной опоры для длинного карданного вала, который на Freelander состоит из двух секций. Без этой опоры вал провисал бы под собственным весом и испытывал бы критические изгибающие нагрузки при вращении, что привело бы к быстрому выходу из строя крестовин и самого вала.

Подшипник воспринимает радиальные нагрузки от вращающегося кардана и удерживает его в центральном положении относительно днища автомобиля. При этом резиновая подушка позволяет валу совершать небольшие перемещения, связанные с работой подвески и изменением дорожного просвета, не создавая жестких связей, которые могли бы привести к поломкам.

Данный подвесной подшипник разработан специально для Land Rover Freelander первого поколения (кодовое обозначение L314), выпускавшегося с 1998 по 2006 год. Подходит для всех модификаций с полным приводом, оснащенных задним карданным валом — как с бензиновыми двигателями различного объема, так и с дизельными силовыми агрегатами.

Важно учитывать, что Freelander имеет систему постоянного полного привода с вискомуфтой, и карданный вал вращается постоянно во время движения, даже при прямолинейной езде по асфальту. Это означает повышенную нагрузку на подвесной подшипник по сравнению с автомобилями, где полный привод подключается только при необходимости.

О необходимости замены подвесного подшипника свидетельствует появление характерного гула или воя, усиливающегося с ростом скорости движения. На начальных стадиях износа звук может проявляться только при разгоне или движении накатом, затем становится постоянным. Также признаком неисправности служит вибрация, передающаяся на кузов, особенно заметная на скоростях 60-90 км/ч.

При критическом износе может ощущаться стук или щелчки при трогании с места или переключении передач. Визуальный осмотр может выявить разрушение резиновой подушки, появление люфта в креплении или следов утечки смазки из подшипника, что говорит о нарушении его герметичности.

Замена подвесного подшипника требует частичного демонтажа карданного передачи. Процедура предполагает отсоединение заднего кардана от редуктора заднего моста, откручивание крепежных болтов подвесного подшипника к днищу автомобиля и снятие узла в сборе. При установке нового подшипника критически важно соблюдать правильный момент затяжки крепежных элементов и выставить карданный вал без перекосов.

Рекомендуется при замене подвесного подшипника проверить состояние крестовин карданного вала, эластичных муфт и шлицевых соединений. Нередко износ подшипника сопровождается износом смежных элементов трансмиссии, и комплексная замена позволяет избежать повторного ремонта в ближайшее время.
