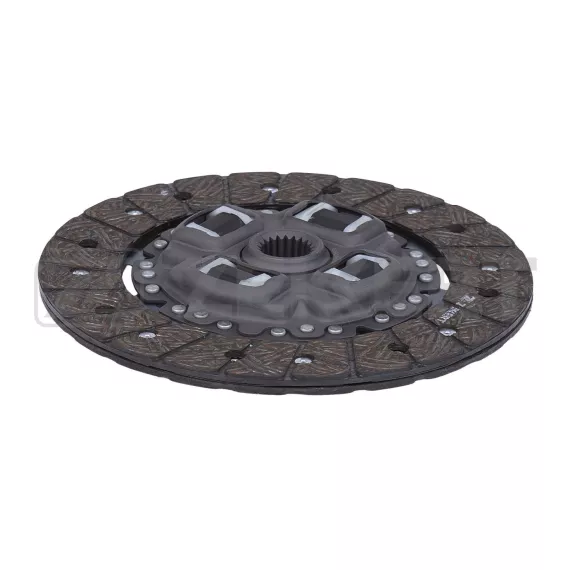

Ведомый диск сцепления представляет собой ключевой элемент фрикционного узла механической трансмиссии, обеспечивающий передачу крутящего момента от маховика двигателя к первичному валу коробки передач. Деталь разработана специально для установки на популярные модели Toyota и отличается универсальностью применения в различных поколениях автомобилей японского производителя.

Диск предназначен для установки на следующие модели:

Toyota RAV4 второго поколения (A20) выпуска с 2000 года — компактный кроссовер с передним и полным приводом, оснащенный бензиновыми двигателями объемом 1.8, 2.0 и 2.4 литра.

Toyota Corolla девятого поколения (E110) производства с 1997 по 2002 год и десятого поколения (E120) с 2000 по 2006 год — седаны и хэтчбеки C-класса с моторами 1.4, 1.6 и 1.8 литра.

Toyota Avensis первого поколения (T220) 1997-2003 годов и второго поколения (T250) 2003-2008 годов — семейные седаны и универсалы D-класса с силовыми агрегатами 1.6, 1.8 и 2.0 литра.

Диск сцепления состоит из стальной ступицы со шлицевым соединением, которая надевается на первичный вал коробки передач. По периферии расположен фрикционный диск с накладками из композитного материала с обеих сторон, обеспечивающих надежное сцепление с маховиком и нажимным диском корзины.

Демпферная система в конструкции включает пружины кручения, размещенные в окнах диска между ступицей и фрикционным кольцом. Эти пружины гасят крутильные колебания и рывки при включении сцепления, защищая трансмиссию от ударных нагрузок и обеспечивая плавность переключения передач.

Фрикционные накладки изготовлены из термостойкого композитного материала на основе органических волокон, способного выдерживать высокие температуры при интенсивной работе сцепления. Материал обладает стабильным коэффициентом трения в широком диапазоне температур и устойчив к износу.

Основная функция диска — передача крутящего момента от двигателя к коробке передач при замкнутом сцеплении и обеспечение разъединения силового потока при выжатой педали. В момент включения сцепления нажимной диск корзины прижимает ведомый диск к маховику, создавая фрикционный контакт, через который передается мощность двигателя.

При нажатии на педаль сцепления выжимной подшипник воздействует на лепестковую диафрагму корзины, ослабляя прижим нажимного диска. Ведомый диск высвобождается, прекращая передачу момента, что позволяет переключать передачи без повреждения синхронизаторов коробки.

Демпферные пружины сглаживают неравномерность работы двигателя на низких оборотах, устраняют вибрации при трогании с места и переключении передач. Это особенно важно для дизельных версий и автомобилей с большим крутящим моментом.

Диск сцепления подлежит замене при появлении пробуксовки — когда обороты двигателя растут, но автомобиль не набирает скорость соответственно. Этот признак указывает на критический износ фрикционных накладок, при котором толщина материала становится недостаточной для надежной передачи момента.

Рывки и вибрации при трогании с места или переключении передач могут свидетельствовать о замасливании накладок, неравномерном износе или поломке демпферных пружин. В таких случаях требуется замена диска для восстановления нормальной работы сцепления.

Замена диска производится в комплексе с осмотром корзины сцепления и выжимного подшипника. Часто эти компоненты меняются одновременно комплектом, так как доступ к ним возможен только после снятия коробки передач — трудоемкой операции, требующей специального оборудования.

При установке критически важно правильное центрирование диска относительно маховика с помощью специальной оправки, имитирующей первичный вал. Смещение диска приведет к невозможности установки коробки передач или повреждению шлицевого соединения.

Поверхность маховика должна быть проверена на отсутствие задиров, трещин и неравномерного износа. При необходимости маховик шлифуется или заменяется, так как его состояние напрямую влияет на ресурс нового диска и качество работы сцепления.
