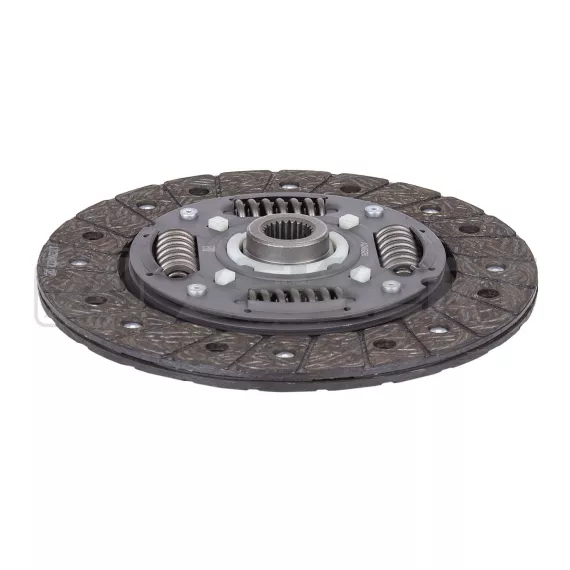

Ведомый диск сцепления представляет собой ключевой элемент фрикционной муфты, обеспечивающий передачу крутящего момента от маховика двигателя к первичному валу коробки передач. Эта деталь разработана специально для установки на компактные и среднеразмерные автомобили концернов Opel и Daewoo выпуска 1980-х – 2000-х годов.

Диск предназначен для следующих моделей:

Opel Vectra A (1988-1995 годы выпуска) — среднеразмерный седан и хетчбэк с бензиновыми двигателями объемом 1.4-1.8 литра. Диск подходит для механических 5-ступенчатых коробок передач этого поколения.

Opel Ascona C (1981-1988) — предшественник Vectra, комплектовавшийся силовыми агрегатами аналогичного рабочего объема. Деталь совместима с трансмиссиями данной серии.

Opel Kadett D и E (1981-1991) — компактные автомобили в кузовах седан, хетчбэк и универсал. Применяется на версиях с механической коробкой и двигателями до 1.6 литра.

Daewoo Nexia (с 1995 года) — лицензионная копия Opel Kadett E, выпускавшаяся для развивающихся рынков. Полная взаимозаменяемость с оригинальными узлами Opel.

Daewoo Lanos (KLAT) (с 1997 года) — компактный седан и хетчбэк на базе разработок GM Korea. Диск устанавливается на модификации с двигателями A15SMS (1.5 л) и механической трансмиссией.

Диск сцепления состоит из стального ступичного основания с внутренними шлицами для посадки на первичный вал КПП. По окружности расположен фрикционный венец из композитного материала на основе органических волокон, обеспечивающий необходимый коэффициент трения при контакте с маховиком и нажимным диском корзины сцепления.

Демпферная система в центральной части включает витые пружины, размещенные в окнах ступицы. Эти пружины гасят крутильные колебания и рывки при включении сцепления, защищая синхронизаторы коробки передач и зубья шестерен от ударных нагрузок.

Фрикционные накладки закреплены на несущем диске посредством заклепочного соединения, что обеспечивает надежную фиксацию при высоких температурах и механических нагрузках. Толщина накладок рассчитана на определенный ресурс до износа.

Наружный диаметр фрикционного венца составляет 200 мм для большинства применений, что типично для автомобилей данного класса с двигателями до 1.8 литра. Количество шлицов на ступице — 20, что соответствует стандарту трансмиссий F13-F17 производства GM/Opel.

Фрикционный материал выдерживает рабочие температуры до 300°C при нормальной эксплуатации. Коэффициент трения находится в диапазоне 0.35-0.40, обеспечивая плавное включение без рывков и достаточную передачу мощности без проскальзывания.

Демпферные пружины рассчитаны на угол закручивания до 8-10 градусов, что достаточно для поглощения неравномерности работы бензиновых четырехцилиндровых двигателей данного типа.

Замена диска сцепления требуется при появлении пробуксовки под нагрузкой (потеря динамики разгона, запах гари), затрудненном переключении передач или вибрациях при работе трансмиссии. Критический износ фрикционных накладок определяется по остаточной толщине менее 0.3 мм над заклепками.

При установке необходимо центрирование диска относительно маховика с помощью специальной оправки, имитирующей первичный вал. Неправильное центрирование приведет к невозможности установки коробки передач. Выступающая часть ступицы должна быть направлена в сторону коробки передач.

Обязательна замена выжимного подшипника одновременно с диском. Рекомендуется также осмотр нажимного диска (корзины) и при наличии следов перегрева, трещин или неравномерного износа рабочей поверхности производить замену комплектом.

Перед установкой нового диска следует проверить состояние поверхности маховика — она должна быть ровной, без борозд глубиной более 0.5 мм. При необходимости маховик подлежит шлифовке или замене.

Расчетный пробег диска сцепления составляет 80-120 тысяч километров при условии спокойного стиля вождения и правильной техники работы с педалью сцепления. Агрессивная манера езды, частые старты с места с высокими оборотами двигателя, длительное удержание автомобиля на склоне с полувыжатым сцеплением сокращают ресурс в 2-3 раза.

Преждевременный износ возможен при попадании масла на фрикционные поверхности из-за негерметичности сальника коленвала или первичного вала КПП. В этом случае диск подлежит замене даже при небольшом пробеге, так как масло критически снижает коэффициент трения.
