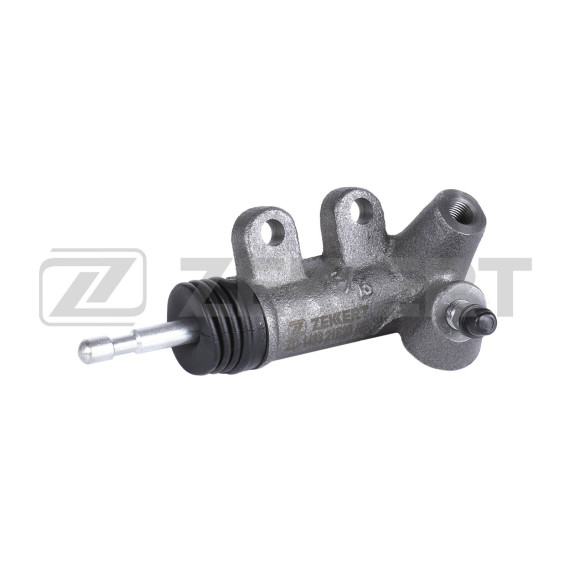

Рабочий цилиндр сцепления представляет собой исполнительный элемент гидравлической системы управления сцеплением, который преобразует давление тормозной жидкости в механическое усилие для выключения сцепления. Устанавливается на картере коробки передач и взаимодействует с вилкой выключения сцепления через толкатель или шток.

Основная задача рабочего цилиндра — обеспечить передачу усилия от главного цилиндра к механизму выключения сцепления. При нажатии на педаль сцепления жидкость под давлением поступает в рабочий цилиндр, выдвигая поршень со штоком. Шток воздействует на вилку выключения, которая отводит выжимной подшипник и размыкает диски сцепления. При отпускании педали возвратная пружина возвращает поршень в исходное положение.

Данная деталь разработана для применения на моделях Toyota Avensis первого поколения (T220) с 1997 года, Carina E (T190) с 1992 года и Corolla поколений E90, E100, E110 с 1987 года. Совместимость охватывает широкий модельный ряд Toyota с механической коробкой передач, что делает цилиндр универсальным решением для обслуживания автомобилей разных годов выпуска.

Цилиндр выполнен в виде металлического корпуса с внутренним поршнем, уплотненным резиновым манжетом. Корпус изготавливается из чугуна или алюминиевого сплава для обеспечения стойкости к коррозии и температурным нагрузкам. Внутренняя поверхность цилиндра тщательно отшлифована для минимизации износа уплотнительных элементов и предотвращения утечек жидкости.

Уплотнительные манжеты изготовлены из специальной маслостойкой резины, устойчивой к воздействию тормозной жидкости и температурным перепадам. Возвратная пружина обеспечивает автоматический возврат поршня после снятия давления. Конструкция предусматривает штуцер для подключения гидравлической магистрали и пыльник для защиты штока от загрязнений.

Износ рабочего цилиндра проявляется в виде затрудненного переключения передач, неполного выключения сцепления или провала педали. Типичные причины выхода из строя — разрушение уплотнительных манжет, коррозия внутренней поверхности цилиндра, заклинивание поршня. Утечка тормозной жидкости из цилиндра приводит к снижению эффективности работы сцепления и появлению масляных пятен под автомобилем.

При обнаружении подтеканий жидкости, изменении хода педали сцепления или посторонних звуков при переключении передач рекомендуется незамедлительная диагностика и замена рабочего цилиндра. Эксплуатация автомобиля с неисправным цилиндром может привести к повреждению других элементов трансмиссии.

Замена рабочего цилиндра требует слива тормозной жидкости из системы сцепления и последующей прокачки после установки новой детали. Цилиндр крепится к картеру коробки передач болтами, доступ к которым может потребовать снятия защитных элементов или частичной разборки навесного оборудования в зависимости от модели автомобиля.

При монтаже необходимо обеспечить правильное положение штока относительно вилки выключения, проверить герметичность соединений гидравлических магистралей. После установки обязательна прокачка системы для удаления воздуха, который может вызвать мягкость педали и неполное выключение сцепления. Рекомендуется использовать тормозную жидкость класса, указанного производителем автомобиля.

Замена рабочего цилиндра часто совмещается с обслуживанием всей системы сцепления, включая проверку состояния главного цилиндра, гидравлических шлангов и выжимного подшипника для комплексного восстановления работоспособности трансмиссии.
