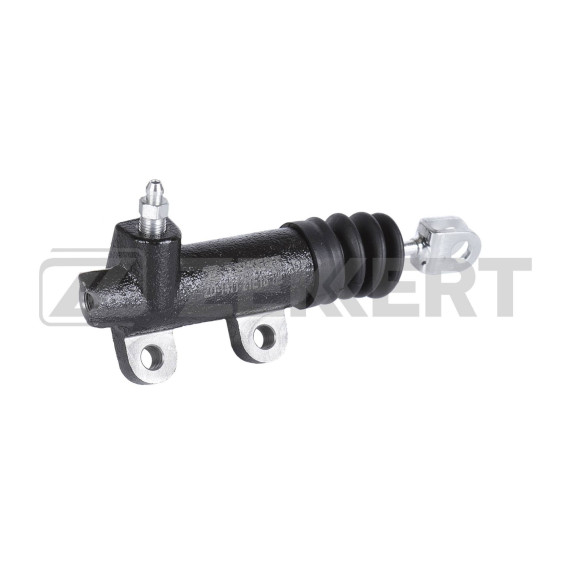

Рабочий цилиндр сцепления — исполнительный элемент гидравлической системы управления сцеплением, который преобразует давление тормозной жидкости в механическое усилие для выключения сцепления. Деталь устанавливается непосредственно на картер коробки передач и взаимодействует с вилкой выключения сцепления.

Рабочий цилиндр выполняет ключевую функцию в процессе переключения передач. При нажатии на педаль сцепления главный цилиндр создает давление жидкости, которое передается по трубопроводу в рабочий цилиндр. Поршень рабочего цилиндра выдвигается и через шток воздействует на вилку сцепления, отводя выжимной подшипник и размыкая диск сцепления с маховиком двигателя.

Конструкция включает металлический корпус с рабочей камерой, поршень с манжетой, возвратную пружину и штуцер для подключения гидролинии. Герметичность системы обеспечивается резиновыми уплотнениями, которые предотвращают утечку жидкости и попадание воздуха в гидравлический контур.

Данный рабочий цилиндр разработан для установки на широкий модельный ряд автомобилей концернов Hyundai и Kia:

Hyundai:

• Tucson (с 2004 года выпуска)
• Elantra (с 2000 года)
• Getz (с 2003 года)
• Santa Fe (с 2001 года)
• Sonata IV (с 1998 года)

Kia: модели серии C

Совместимость обусловлена унификацией конструкции трансмиссий на платформах этих производителей. При подборе необходимо учитывать тип коробки передач и модификацию двигателя, так как для разных силовых агрегатов могут применяться цилиндры с различными характеристиками хода поршня.

Износ или повреждение рабочего цилиндра проявляется характерными симптомами. Провал педали сцепления или её «мягкий» ход указывают на разгерметизацию системы и утечку жидкости. Подтекание тормозной жидкости в месте крепления цилиндра к КПП — прямое свидетельство износа манжет.

Затрудненное переключение передач или неполное выключение сцепления могут быть следствием заклинивания поршня из-за коррозии внутренней поверхности цилиндра. Присутствие воздуха в гидросистеме вызывает упругость педали и снижение эффективности работы механизма.

Рабочий цилиндр работает в условиях постоянных температурных перепадов и механических нагрузок. Расположение узла в нижней части картера КПП делает его уязвимым к воздействию дорожных реагентов, влаги и загрязнений.

Качество уплотнительных элементов критически важно для долговечности детали. Современные манжеты изготавливаются из специальных резиновых смесей, устойчивых к воздействию тормозной жидкости и температурным колебаниям от -40 до +100 градусов.

Внутренняя поверхность рабочей камеры имеет точную геометрию и специальное покрытие для минимизации трения и предотвращения коррозии. Шток цилиндра защищен пыльником, который предохраняет механизм от попадания абразивных частиц.

Замена рабочего цилиндра требует частичного демонтажа элементов трансмиссии для обеспечения доступа к узлу. После установки новой детали обязательна прокачка гидравлической системы сцепления для удаления воздуха из контура.

Процедура прокачки выполняется через штуцер прокачки на корпусе цилиндра с использованием свежей тормозной жидкости рекомендованной спецификации. Важно следить за уровнем жидкости в бачке главного цилиндра во избежание подсоса воздуха.

При монтаже следует контролировать момент затяжки крепежных болтов и правильность подключения гидролинии. Герметичность соединений проверяется визуальным осмотром после нескольких циклов работы педали сцепления.

Регулярная проверка состояния рабочего цилиндра и своевременная замена изношенных компонентов обеспечивают надежную работу системы сцепления и комфортное управление автомобилем.
