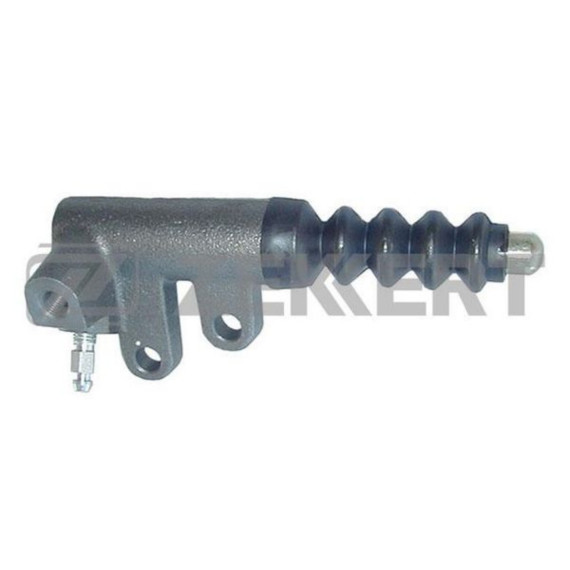

Рабочий цилиндр сцепления — исполнительный элемент гидравлической системы управления сцеплением, преобразующий давление тормозной жидкости в механическое усилие для выключения сцепления. Устанавливается непосредственно на картер коробки передач или корпус сцепления и передает усилие на вилку выключения сцепления через толкатель.

Данная деталь разработана для установки на следующие модели автомобилей:

Ford Probe II — с 1993 года выпуска

Mazda:

• 323 V поколения — с 1994 года
• 626 IV и V поколений — с 1991 года
• MPV II поколения — с 1999 года
• MX-6 — с 1992 года

Совместимость охватывает широкий модельный ряд японских и американских автомобилей конца 1990-х — начала 2000-х годов, использующих схожие конструкции трансмиссии.

Рабочий цилиндр представляет собой герметичный гидравлический механизм, состоящий из металлического корпуса, поршня с уплотнительными манжетами и штока-толкателя. Корпус изготавливается из алюминиевого сплава или чугуна для обеспечения стойкости к высоким нагрузкам и коррозии.

Принцип работы основан на законе Паскаля: при нажатии на педаль сцепления главный цилиндр создает давление жидкости, которое через трубопровод передается в рабочий цилиндр. Под давлением поршень перемещается и через толкатель воздействует на вилку выключения сцепления, отводя нажимной диск от ведомого.

Уплотнительная система включает резиновые манжеты специального состава, устойчивого к воздействию тормозной жидкости и температурным перепадам. Качество уплотнений критически важно для предотвращения утечек и попадания воздуха в гидросистему.

Выход из строя рабочего цилиндра сцепления проявляется характерными симптомами:

Провал педали сцепления или ее "ватность" — наиболее распространенный признак износа уплотнений или попадания воздуха в систему. Педаль может проваливаться в пол без сопротивления или возвращаться медленно.

Затрудненное переключение передач возникает из-за неполного выключения сцепления при недостаточном ходе штока цилиндра. Передачи включаются с хрустом или сопротивлением.

Подтекание тормозной жидкости в месте крепления цилиндра или на защитном чехле указывает на разрушение уплотнительных манжет. Мокрые пятна возле колокола коробки передач — явный сигнал к замене.

Невозможность включить передачу при работающем двигателе говорит о полном отказе цилиндра или критической утечке жидкости из системы.

Замена рабочего цилиндра требует частичной разборки узлов трансмиссии. На большинстве моделей доступ к цилиндру возможен снизу автомобиля после снятия защиты картера и элементов выхлопной системы.

При установке необходимо соблюдать момент затяжки крепежных болтов согласно спецификации производителя — перетяжка может деформировать корпус, недотяжка приведет к утечкам. Резьбовые соединения рекомендуется обрабатывать фиксатором средней прочности.

Обязательная процедура после установки — прокачка системы сцепления для удаления воздуха. Воздушные пробки в гидроприводе делают работу сцепления некорректной и могут повредить новый цилиндр из-за неравномерных нагрузок.

Одновременно с заменой цилиндра целесообразно осмотреть вилку выключения сцепления на предмет износа посадочных мест и трещин, проверить состояние гидравлических трубопроводов и главного цилиндра.

Ресурс рабочего цилиндра напрямую зависит от качества используемой тормозной жидкости и периодичности её замены. Старая жидкость накапливает влагу, что приводит к коррозии внутренних поверхностей цилиндра и ускоренному износу манжет.

При эксплуатации в условиях бездорожья или при частых поездках по грунтовым дорогам защитный пыльник цилиндра может повреждаться от ударов камней и грязи. Регулярный визуальный осмотр позволяет выявить повреждения на ранней стадии.

Спортивный стиль вождения с резкими включениями сцепления создает повышенные нагрузки на гидросистему и сокращает срок службы рабочего цилиндра. При подготовке автомобиля к активной эксплуатации имеет смысл использовать усиленные варианты деталей.

Данный компонент относится к системе, обеспечивающей безопасность движения, поэтому при появлении первых признаков неисправности замена должна производиться незамедлительно.
