Рабочий цилиндр сцепления представляет собой исполнительный элемент гидравлической системы, который преобразует давление жидкости в механическое усилие для выключения сцепления. Деталь устанавливается непосредственно на картер коробки передач и взаимодействует с вилкой выключения сцепления.

Основная функция рабочего цилиндра — передача усилия от главного цилиндра на механизм выключения сцепления. При нажатии на педаль тормозная жидкость под давлением поступает в рабочий цилиндр, перемещая поршень со штоком. Шток воздействует на вилку сцепления, которая отводит выжимной подшипник и размыкает диски сцепления.

Конструкция включает корпус с внутренней рабочей камерой, поршень с уплотнительными манжетами, возвратную пружину и шток. Герметичность системы обеспечивается резиновыми уплотнениями, предотвращающими утечку тормозной жидкости и попадание загрязнений внутрь цилиндра.

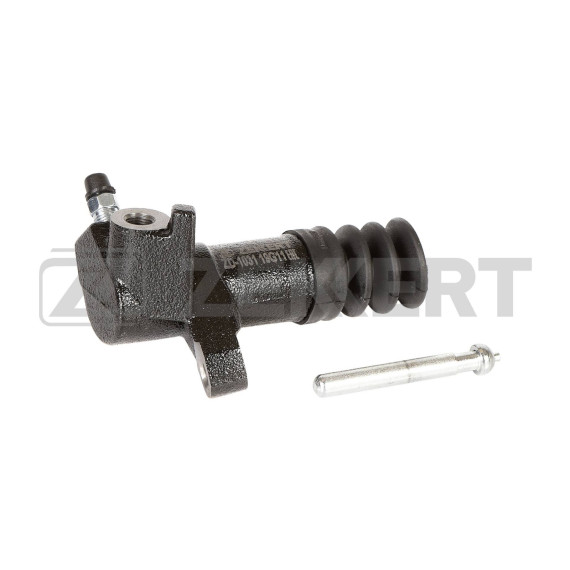

Данный рабочий цилиндр разработан для установки на следующие модели:

Chevrolet Aveo поколений T200, T250, T255 выпуска с 2003 года — охватывает все кузовные варианты седан и хэтчбек первого и второго поколений. Деталь совместима с механическими коробками передач, устанавливавшимися на эти модификации.

Daewoo Kalos (KLAS) производства с 2002 года — компактный автомобиль, технически родственный Chevrolet Aveo первого поколения. Использует идентичную конструкцию трансмиссии и системы сцепления.

Изделие является заменой для оригинальной детали ZD, полностью повторяя присоединительные размеры и рабочие характеристики оригинала.

Цилиндр имеет компактные габариты, соответствующие ограниченному пространству моторного отсека малолитражных автомобилей. Крепление к картеру КПП осуществляется через фланец с резьбовыми отверстиями.

Материал корпуса — алюминиевый сплав или чугун, обеспечивающий необходимую жесткость конструкции и устойчивость к вибрациям. Внутренняя поверхность цилиндра отполирована для минимизации износа уплотнений.

Уплотнительные элементы изготовлены из маслобензостойкой резины, выдерживающей контакт с тормозной жидкостью и температурные перепады от -40 до +120°C. Пыльник защищает шток от попадания грязи и влаги.

Износ рабочего цилиндра проявляется через затрудненное переключение передач — коробка не включается или включается с усилием. Сцепление может «вести» — не полностью размыкаться при нажатой педали.

Утечка тормозной жидкости вокруг цилиндра или на внутренней стороне защитного кожуха КПП указывает на разрушение уплотнений. Снижение уровня жидкости в бачке главного цилиндра без видимых повреждений магистралей — косвенный признак проблемы.

Изменение хода педали сцепления — провал или «мягкость» — свидетельствует о попадании воздуха в систему через негерметичный цилиндр. Посторонние звуки при работе сцепления могут указывать на заклинивание поршня.

Замена рабочего цилиндра требует доступа к картеру коробки передач, что на большинстве модификаций возможно снизу автомобиля. Необходим подъемник или смотровая яма.

Перед демонтажем обязательно удаляется тормозная жидкость из системы во избежание ее вытекания. Отсоединяется гидравлическая трубка, откручиваются крепежные болты цилиндра к КПП.

После установки нового цилиндра система сцепления требует обязательной прокачки для удаления воздуха. Процедура аналогична прокачке тормозной системы — через штуцер выпускается жидкость до появления потока без пузырьков.

Рекомендуется одновременная замена тормозной жидкости во всей системе сцепления, особенно если автомобиль эксплуатируется более двух лет. Проверяется отсутствие утечек, правильность хода педали и качество переключения передач.
