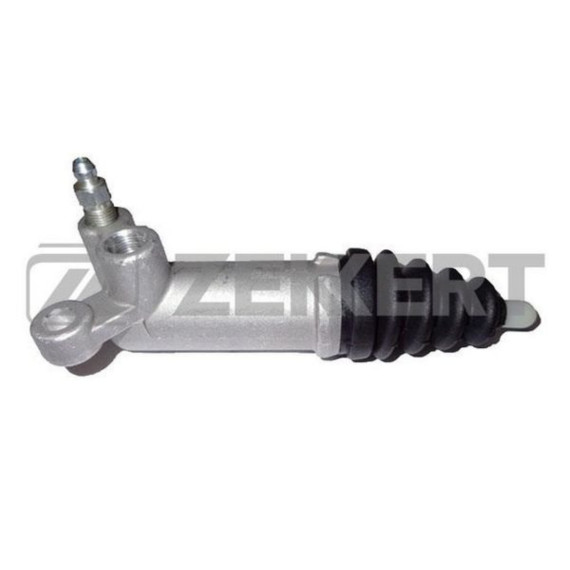

Рабочий цилиндр сцепления представляет собой исполнительный гидравлический элемент системы управления сцеплением, который преобразует давление тормозной жидкости в механическое усилие на вилку выключения сцепления. Устанавливается непосредственно на картере коробки передач и обеспечивает размыкание ведомого и ведущего дисков при нажатии на педаль.

Данный рабочий цилиндр разработан для установки на широкую линейку моделей Audi выпуска с середины 1980-х до начала 2000-х годов. Совместим с Audi 80 третьего, четвертого и пятого поколений (B2, B3, B4) начиная с 1986 года, моделями Audi 100 третьего и четвертого поколений (C3, C4) с 1988 года, а также Audi A6 первого и второго поколений (C4, C5) с 1994 года.

Деталь подходит для купе Audi Coupe первого и второго поколений выпуска с 1984 года и флагманской модели Audi V8 с 1988 года. Перед приобретением рекомендуется уточнить соответствие конкретной модификации автомобиля по VIN-коду или каталожному номеру.

Цилиндр выполнен из высокопрочного металлического корпуса с точно обработанной внутренней поверхностью, обеспечивающей плавное перемещение поршня. Внутри установлен рабочий поршень с уплотнительными манжетами из маслостойкой резины, которые предотвращают утечку гидравлической жидкости и попадание загрязнений в систему.

Конструкция предусматривает штуцер для подключения гидравлической магистрали и шток, передающий усилие на вилку выключения сцепления. Компактные размеры позволяют разместить цилиндр в ограниченном пространстве моторного отсека без конфликта с другими узлами.

При нажатии на педаль сцепления главный цилиндр создает давление в гидравлической системе. Жидкость поступает в рабочий цилиндр и воздействует на поршень, который через шток перемещает вилку выключения сцепления. Вилка отводит выжимной подшипник, прижимая его к лепестковой диафрагме корзины сцепления, что приводит к разъединению дисков и прерыванию передачи крутящего момента от двигателя к коробке передач.

Возвратная пружина обеспечивает возврат механизма в исходное положение при отпускании педали, восстанавливая контакт между ведущим и ведомым дисками.

О необходимости замены рабочего цилиндра свидетельствуют провалы педали сцепления, появление мягкого хода или полное отсутствие сопротивления при нажатии. Характерным симптомом является затрудненное переключение передач, особенно на работающем двигателе, или невозможность полностью выключить сцепление.

Визуальными признаками служат подтеки тормозной жидкости в месте установки цилиндра на картере КПП, снижение уровня жидкости в бачке главного цилиндра без видимых причин. При износе уплотнительных манжет возможно попадание жидкости в зону картера сцепления.

Замена рабочего цилиндра на указанных моделях Audi требует доступа к картеру коробки передач, что в некоторых случаях может потребовать демонтажа защитных элементов или частичного освобождения рабочего пространства. После установки нового цилиндра обязательно проводится прокачка гидравлической системы сцепления для удаления воздушных пробок.

Важно использовать рекомендованную производителем тормозную жидкость соответствующей спецификации DOT. При замене следует проверить состояние гидравлических шлангов и главного цилиндра сцепления, так как их износ может привести к повторной неисправности системы.
