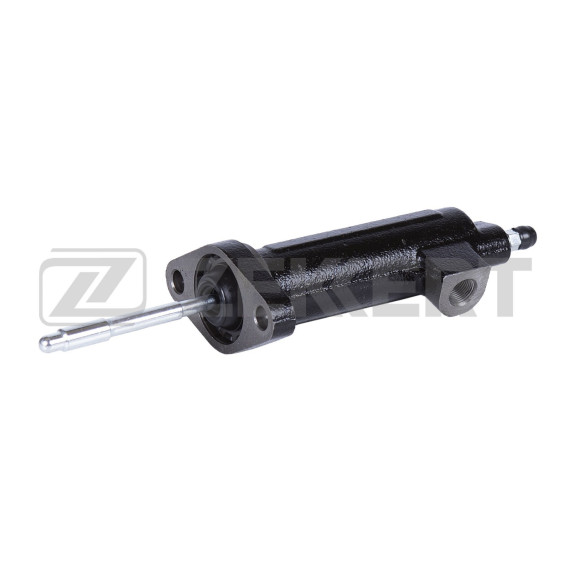

Рабочий цилиндр сцепления — ключевой элемент гидравлической системы управления сцеплением в коммерческих автомобилях Mercedes-Benz Sprinter первого поколения (901-904) и Volkswagen LT второй генерации. Деталь преобразует гидравлическое давление от главного цилиндра в механическое усилие, необходимое для выключения сцепления при переключении передач.

Рабочий цилиндр устанавливается непосредственно на картере коробки передач и взаимодействует с вилкой выключения сцепления. При нажатии на педаль сцепления тормозная жидкость под давлением поступает в цилиндр, приводя в движение внутренний поршень со штоком. Шток воздействует на вилку, которая отводит выжимной подшипник, размыкая ведущий и ведомый диски сцепления. Это обеспечивает плавное переключение передач без рывков и позволяет безопасно трогаться с места.

Данный рабочий цилиндр разработан для установки на:

Mercedes-Benz Sprinter серий 901, 902, 903, 904 выпуска с 1995 года — включая модификации с различными двигателями и колёсными базами. Подходит для фургонов, бортовых платформ, микроавтобусов этого поколения.

Volkswagen LT 28-35 второго поколения с 1996 года — среднетоннажные коммерческие автомобили с полной массой от 2,8 до 3,5 тонн.

Volkswagen LT 28-46 второго поколения с 1996 года — версии повышенной грузоподъёмности до 4,6 тонн.

Эти модели технически близки и используют унифицированные узлы трансмиссии, что обеспечивает взаимозаменяемость деталей системы сцепления.

Корпус цилиндра выполнен из металла, устойчивого к воздействию тормозной жидкости и температурным перепадам в моторном отсеке. Внутри установлен поршень с уплотнительными манжетами из специальной резины, стойкой к разбуханию и химическому воздействию. Возвратная пружина обеспечивает автоматический возврат поршня в исходное положение после отпускания педали.

Штуцер подключения гидравлической магистрали имеет стандартную резьбу для надёжного соединения с трубопроводом. Крепление к картеру осуществляется болтами через фланец с уплотнительной прокладкой, предотвращающей утечки жидкости. Конструкция предусматривает возможность прокачки системы для удаления воздуха через специальный клапан.

Выход из строя рабочего цилиндра проявляется характерными симптомами. Провал педали сцепления или её «ватный» ход указывают на разгерметизацию системы из-за износа манжет. Подтекание тормозной жидкости в месте установки цилиндра — прямое свидетельство повреждения уплотнений. Затруднённое переключение передач или хруст при включении говорят о неполном выключении сцепления из-за недостаточного хода штока.

Износ внутренних деталей происходит постепенно вследствие естественной выработки резиновых элементов, коррозии внутренней поверхности цилиндра или попадания загрязнений с тормозной жидкостью. На коммерческих автомобилях с высокой интенсивностью эксплуатации и частыми циклами включения сцепления ресурс рабочего цилиндра может составлять 100-150 тысяч километров.

Замена рабочего цилиндра требует слива тормозной жидкости из системы сцепления и последующей прокачки после установки новой детали. Доступ к цилиндру обычно осуществляется снизу автомобиля, иногда требуется демонтаж защиты картера. При установке важно использовать новую уплотнительную прокладку и контролировать момент затяжки крепёжных болтов.

Рекомендуется одновременно проверять состояние гидравлических шлангов, главного цилиндра сцепления и качество тормозной жидкости. Присутствие влаги или загрязнений в жидкости ускоряет коррозию внутренних поверхностей и износ манжет. После замены необходимо тщательно прокачать систему, полностью удалив воздушные пробки для обеспечения эффективной работы сцепления.

Правильная работа рабочего цилиндра критична для безопасной эксплуатации коммерческого транспорта, обеспечивая надёжное управление трансмиссией при перевозке грузов и пассажиров.
