Рабочий цилиндр сцепления — исполнительный элемент гидравлической системы привода сцепления, отвечающий за непосредственное воздействие на механизм выключения. Эта деталь преобразует гидравлическое давление от главного цилиндра в механическое усилие, перемещающее вилку выключения сцепления и обеспечивающее размыкание ведущего и ведомого дисков.

Рабочий цилиндр устанавливается на картере коробки передач и работает в паре с главным цилиндром. При нажатии на педаль сцепления тормозная жидкость под давлением поступает в рабочий цилиндр, выдвигая его шток. Шток воздействует на вилку выключения сцепления, которая через выжимной подшипник отводит нажимной диск, разрывая связь двигателя с трансмиссией. Это позволяет переключать передачи без рывков и износа синхронизаторов.

Исправная работа цилиндра критически важна для плавного управления сцеплением и комфортного переключения передач. Неисправность этого узла приводит к затрудненному включению скоростей, пробуксовке сцепления или полной невозможности его выключения.

Данный рабочий цилиндр разработан для установки на автомобили BMW нескольких поколений:

BMW 5 серии: кузова E34 (1988-1996), E39 (1995-2003), E60/E61 (2003-2010) — седаны и универсалы бизнес-класса с широким спектром двигателей от рядных четверок до мощных V8.

BMW 3 серии: кузова E36 (1990-2000) и E90/E91/E92/E93 (2005-2013) — компактные спортивные седаны, универсалы, купе и кабриолеты с механической трансмиссией.

BMW X5: первое поколение E53 (1999-2006) — полноразмерный кроссовер с полным приводом xDrive.

BMW X3: первое поколение E83 (2003-2010) — компактный премиальный кроссовер.

Перед установкой необходимо уточнить соответствие конкретной модификации автомобиля, типу коробки передач и объему двигателя.

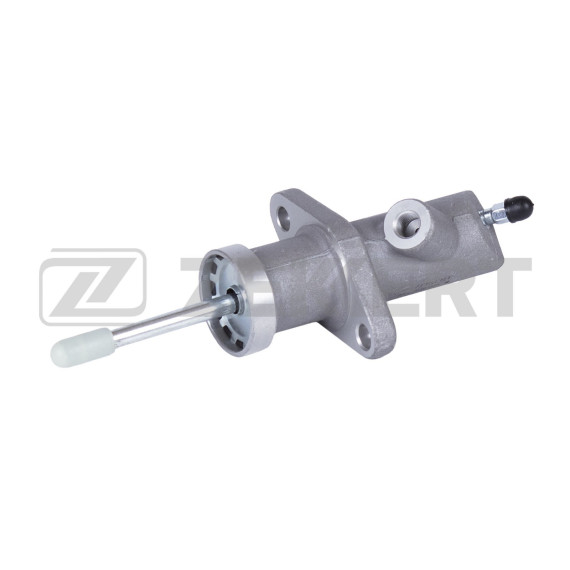

Рабочий цилиндр сцепления BMW представляет собой герметичный гидравлический узел, состоящий из металлического корпуса, поршня с уплотнительными манжетами, возвратной пружины и штока. Корпус изготавливается из прочного алюминиевого сплава или чугуна, устойчивого к коррозии и температурным перепадам.

Уплотнительные элементы выполнены из специальной резины, стойкой к воздействию тормозной жидкости и рабочих температур трансмиссии. Качество манжет напрямую влияет на герметичность системы и отсутствие утечек жидкости. Возвратная пружина обеспечивает возврат поршня в исходное положение после отпускания педали сцепления.

Конструкция предусматривает штуцер для подключения гидравлической магистрали и систему прокачки для удаления воздуха из контура. Некоторые модификации оснащены защитным пыльником штока, предотвращающим попадание грязи и влаги внутрь механизма.

Замена рабочего цилиндра требуется при появлении характерных признаков неисправности: провал педали сцепления, утечка тормозной жидкости в месте установки цилиндра, затрудненное переключение передач, неполное выключение сцепления. Износ уплотнений приводит к попаданию жидкости внутрь картера КПП или наружным подтекам.

Установка производится на демонтированной или частично опущенной коробке передач, в зависимости от конструкции конкретной модели. После монтажа обязательна прокачка гидравлической системы сцепления для удаления воздушных пробок и проверка уровня тормозной жидкости в бачке.

Рекомендуется использовать оригинальную или качественную аналоговую тормозную жидкость спецификации DOT 4, соответствующую требованиям BMW. При замене рабочего цилиндра целесообразно провести ревизию всей гидравлической системы сцепления, включая главный цилиндр и соединительные трубки.

Своевременная замена изношенного рабочего цилиндра предотвращает более серьезные повреждения элементов трансмиссии и обеспечивает безопасное управление автомобилем.
