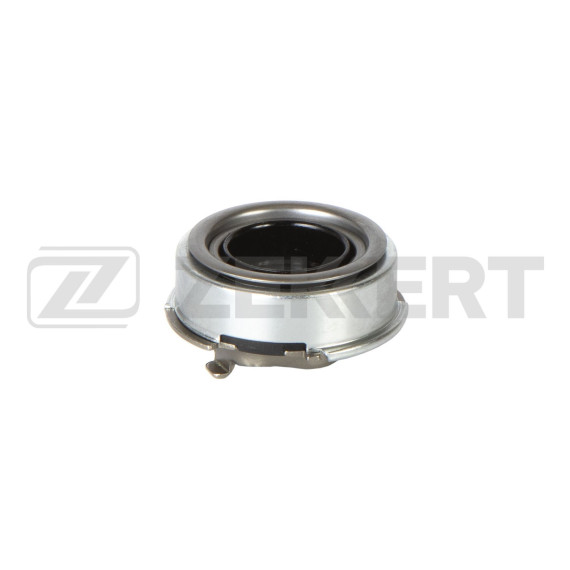

Муфта сцепления — критически важный элемент механизма выключения сцепления, обеспечивающий передачу усилия от привода на нажимной диск корзины. Этот узел отвечает за разъединение двигателя и трансмиссии при переключении передач, делая процесс управления автомобилем плавным и безопасным.

Муфта выполняет функцию промежуточного звена между вилкой сцепления и выжимным подшипником. При нажатии на педаль сцепления усилие через гидравлический или механический привод передается на муфту, которая перемещает выжимной подшипник к лепесткам корзины сцепления. Точное позиционирование и равномерное распределение нагрузки — ключевые задачи этого компонента.

Конструктивно муфта представляет собой корпус с направляющей втулкой, внутри которого установлен выжимной подшипник. Такое исполнение обеспечивает соосность движения и предотвращает перекосы при работе механизма.

Данная муфта разработана для установки на широкий спектр моделей:

Kia: Carens II (с 2002 года), Rio (с 2000 года), Sephia (с 1993 года), Shuma I и II поколений (с 1997 года)

Mazda: 121 I и II поколений (с 1987 года), Mazda 3 (с 2013 года)

Применимость к различным поколениям моделей обусловлена унификацией конструкции трансмиссии на платформах этих производителей. Перед установкой необходима проверка соответствия по каталожному номеру и визуальное сравнение с оригинальной деталью.

Муфта изготавливается из высокопрочного композитного пластика с армирующими добавками, что обеспечивает оптимальное соотношение прочности и веса. Внутренняя направляющая втулка выполнена с точными допусками для беззазорной посадки на первичный вал коробки передач.

Подшипниковый узел внутри муфты имеет закрытое исполнение с заводской смазкой, рассчитанной на весь срок службы детали. Это исключает необходимость обслуживания и защищает механизм от попадания пыли и загрязнений из картера сцепления.

Форма корпуса спроектирована с учетом взаимодействия с вилкой выключения — профилированные пазы обеспечивают надежную фиксацию и предотвращают проворачивание муфты во время работы.

Выход муфты из строя проявляется характерными симптомами: шум или гул при нажатии на педаль сцепления, затрудненное переключение передач, вибрации на педали. При разрушении внутреннего подшипника может появиться металлический скрежет и заклинивание механизма.

Износ направляющей втулки приводит к появлению люфта и перекосам, что ускоряет разрушение лепестков корзины и самого подшипника. Трещины в пластиковом корпусе — критическое повреждение, требующее немедленной замены узла.

Замена муфты сцепления выполняется при снятой коробке передач и демонтированном механизме сцепления. Это технологически сложная операция, требующая специального инструмента и навыков.

При установке новой муфты важно проверить состояние вилки выключения — изношенные контактные поверхности вилки быстро повредят новую деталь. Первичный вал коробки должен быть очищен от старой смазки и загрязнений перед установкой.

Центрирование ведомого диска при сборке узла сцепления критично для правильной работы муфты — смещение диска приведет к неравномерной нагрузке и преждевременному износу. Рекомендуется использовать специальную оправку для центровки.

После установки необходима регулировка свободного хода педали сцепления согласно спецификациям производителя. Неправильная регулировка создает постоянную нагрузку на муфту даже при отпущенной педали, сокращая ресурс всего механизма.
