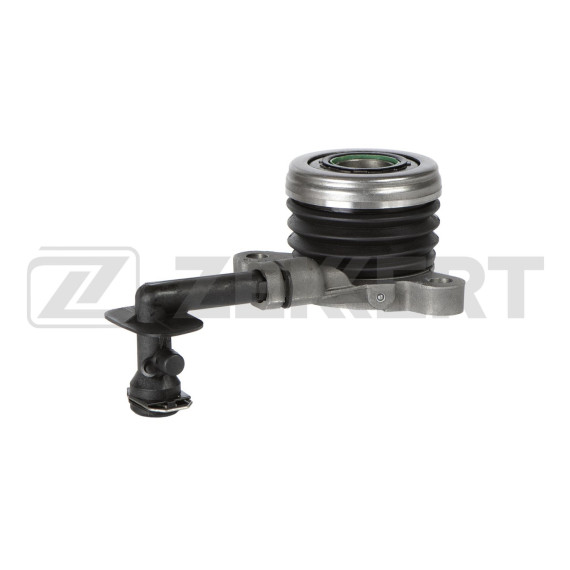

Гидравлическая муфта сцепления — критически важный элемент системы управления сцеплением, который обеспечивает передачу усилия от главного цилиндра к вилке выключения сцепления через гидравлическую систему. Этот узел объединяет функции выжимного подшипника и рабочего цилиндра сцепления в едином компактном корпусе.

Муфта устанавливается непосредственно на первичный вал коробки передач и работает по гидравлическому принципу. При нажатии на педаль сцепления давление жидкости передается в рабочую камеру муфты, где поршень перемещает выжимной подшипник к лепестковой диафрагме корзины сцепления. Гидравлическая конструкция исключает необходимость механической вилки и троса, что снижает количество подвижных элементов и повышает надежность системы.

Внутри корпуса расположен роликовый или игольчатый подшипник, который обеспечивает вращение нажимного элемента при контакте с вращающейся корзиной сцепления. Герметичный поршень и уплотнительные элементы предотвращают утечку тормозной жидкости из системы.

Данная муфта разработана для установки на:

Lada Vesta — все модификации с 2015 года выпуска с механической коробкой передач

Nissan Qashqai — поколения J10, NJ10, JJ10E с 2007 года, оснащенные механической трансмиссией

Renault Logan — различные поколения с механической коробкой передач

Эти модели используют единую платформу гидравлического управления сцеплением, что делает конструкцию муфты взаимозаменяемой в рамках указанного модельного ряда. Перед установкой необходимо уточнить тип коробки передач и год выпуска конкретного автомобиля.

Интегрированный рабочий цилиндр в корпусе муфты упрощает конструкцию привода сцепления и сокращает количество соединений в гидравлической системе. Это снижает вероятность возникновения утечек и упрощает обслуживание.

Корпус изготавливается из алюминиевого сплава или композитных материалов для снижения веса при сохранении необходимой жесткости. Внутренние уплотнения выполнены из маслостойкой резины, устойчивой к воздействию тормозной жидкости и перепадам температур.

Направляющая втулка обеспечивает точное центрирование муфты на валу коробки передач и предотвращает перекосы при работе. Нажимной подшипник имеет графитовое покрытие или керамические элементы для снижения трения и продления ресурса.

О необходимости замены муфты сигнализируют следующие симптомы:

Провал педали сцепления или чрезмерно легкий ход — указывает на потерю давления в гидравлической системе из-за внутренних утечек

Шумы и скрежет при выжиме сцепления — свидетельствуют об износе подшипника муфты

Неполное выключение сцепления (передачи включаются с усилием) — результат заклинивания поршня или износа уплотнений

Утечка тормозной жидкости в области коробки передач — явный признак разгерметизации муфты

Снижение уровня жидкости в бачке при отсутствии видимых утечек на магистралях также может указывать на проблемы с муфтой.

Замена гидравлической муфты требует демонтажа коробки передач, так как узел устанавливается на первичный вал изнутри картера сцепления. При установке критически важно правильно центрировать муфту и обеспечить герметичность подключения гидравлической магистрали.

После монтажа необходимо прокачать систему сцепления для удаления воздуха из гидравлического контура. Использование специального адаптера для прокачки через штуцер на муфте упрощает эту процедуру.

Рекомендуется одновременно проверять состояние диска сцепления, корзины и маховика, так как доступ к этим элементам возможен только при снятой коробке передач. Замена тормозной жидкости в системе после установки новой муфты продлевает срок службы уплотнений.

Правильно установленная муфта обеспечивает плавное и предсказуемое управление сцеплением, отсутствие посторонних звуков и стабильную работу трансмиссии на протяжении всего срока эксплуатации.
