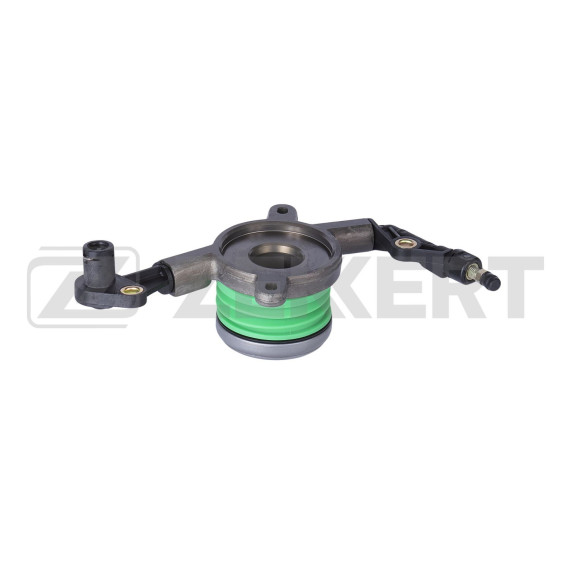

Гидравлическая муфта сцепления — современный узел управления трансмиссией, применяемый в автомобилях Mercedes-Benz семейств C-Class, E-Class и коммерческих Sprinter. Деталь объединяет функции выжимного подшипника и гидравлического исполнительного механизма, обеспечивая передачу усилия от главного цилиндра сцепления непосредственно на лепестки корзины.

Муфта устанавливается на первичный вал коробки передач и постоянно находится в зацеплении с вилкой сцепления или управляется напрямую гидравликой. При нажатии на педаль тормозная жидкость под давлением поступает в рабочий цилиндр, интегрированный в корпус муфты. Поршень выдвигается и перемещает выжимной подшипник, который нажимает на диафрагменную пружину корзины сцепления, разъединяя диск от маховика.

В отличие от механической тросовой или гидравлической системы с отдельным рабочим цилиндром, такая конструкция исключает промежуточные звенья — вилку выключения и шток. Это повышает точность срабатывания и снижает количество точек износа.

Данная муфта разработана для установки на:

• Mercedes-Benz C-Class кузовов W203 (2000–2007) и W204 (2007–2014)
• Mercedes-Benz E-Class поколений W210 (1995–2003), W211 (2002–2009) и W212 (2009–2016)
• Mercedes-Benz Sprinter второго и третьего поколений грузоподъемностью от 2 до 5 тонн

Применимость зависит от типа двигателя и модели коробки передач. Модификации с механической трансмиссией и определенными дизельными моторами комплектуются именно гидравлическими муфтами. Перед покупкой необходимо сверить VIN-код автомобиля с каталогом производителя.

Узел состоит из литого алюминиевого корпуса, внутри которого размещен гидроцилиндр с поршнем и уплотнительными кольцами. К корпусу крепится шариковый выжимной подшипник закрытого типа, который контактирует с лепестками корзины. Подшипник преднатянут и работает в режиме постоянного касания, что исключает удары и шум при включении сцепления.

Штуцер подвода жидкости выполнен под быстросъемное соединение или резьбовой фитинг — в зависимости от года выпуска автомобиля. Внутренние каналы корпуса обеспечивают равномерное распределение давления по рабочей поверхности поршня. Уплотнения изготовлены из маслостойкой резины EPDM, устойчивой к DOT4 и DOT5.1 тормозным жидкостям.

Центральное отверстие муфты имеет направляющую втулку из композитного материала, которая скользит по валу КПП и центрирует узел относительно оси вращения. Это предотвращает биение и неравномерный износ подшипника.

О выходе из строя гидравлической муфты сигнализируют следующие симптомы:

Провал педали сцепления без сопротивления указывает на утечку жидкости из рабочего цилиндра или разрушение уплотнений поршня. Визуально можно обнаружить следы тормозной жидкости на картере КПП.

Неполное выключение сцепления проявляется затрудненным переключением передач, хрустом синхронизаторов. Причина — износ подшипника или заклинивание поршня в цилиндре из-за коррозии.

Посторонние звуки при нажатии на педаль — свист, скрежет, гул — свидетельствуют о разрушении сепаратора шарикового подшипника или попадании грязи в рабочую зону.

Рывки при трогании могут быть вызваны неравномерным ходом поршня или потерей упругости возвратной пружины муфты.

Доступ к муфте возможен только после демонтажа коробки передач. В большинстве случаев требуется снятие карданного вала на заднеприводных моделях или отсоединение приводов на переднеприводных версиях. Муфта снимается с направляющей втулки первичного вала движением на себя.

При установке новой детали обязательно удаляют воздух из гидросистемы через штуцер прокачки на главном цилиндре или корпусе самой муфты (если предусмотрено). Процедура аналогична прокачке тормозов — педаль нажимается до появления плотной струи жидкости без пузырьков.

Направляющая втулка должна быть чистой и смазанной высокотемпературной консистентной смазкой. Запрещается попадание масла или смазки на рабочую поверхность подшипника — это вызовет проскальзывание диска сцепления.

Момент затяжки крепежных болтов муфты к картеру КПП обычно составляет 20–25 Нм — превышение может деформировать корпус.

Ресурс гидравлической муфты напрямую зависит от качества тормозной жидкости. Влага в системе вызывает коррозию цилиндра и набухание резиновых уплотнений. Рекомендуется менять жидкость каждые 2 года независимо от пробега.

Одновременно с муфтой целесообразно заменять комплект сцепления — корзину, диск, маховик (если он двухмассовый). Это исключает повторный демонтаж КПП в ближайшее время.

На коммерческих Sprinter с частыми циклами нагружения муфта может требовать замены уже через 80–100 тысяч километров. На легковых моделях при спокойной эксплуатации узел служит 150–200 тысяч км.

Использование оригинальных или сертифицированных аналогов критично для гидравлических систем. Дешевые заменители часто имеют уплотнения низкого качества, что приводит к быстрой утечке ж
