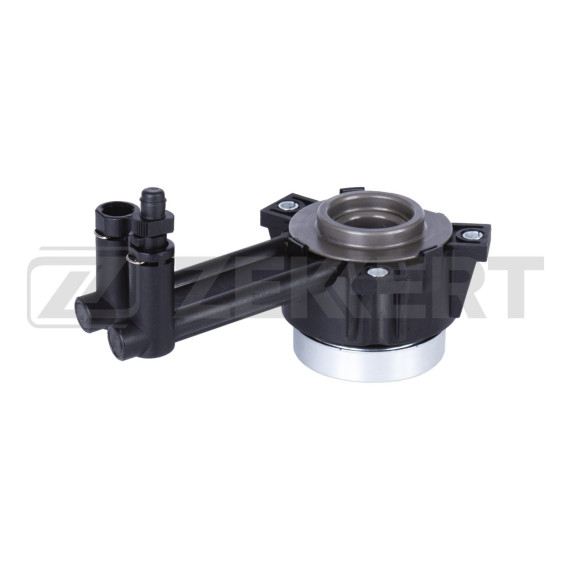

Гидравлическая муфта сцепления представляет собой современный узел системы управления сцеплением, который объединяет функции выжимного подшипника и гидравлического привода в едином компактном механизме. Эта деталь устанавливается непосредственно на первичный вал коробки передач и обеспечивает передачу усилия от главного цилиндра сцепления на лепестки диафрагменной пружины корзины сцепления.

Основная задача гидравлической муфты — преобразование давления тормозной жидкости в механическое усилие, необходимое для выключения сцепления. При нажатии на педаль сцепления жидкость под давлением поступает в рабочий цилиндр, встроенный в корпус муфты, приводя в движение толкатель с выжимным подшипником. Такая конструкция исключает необходимость в механических тягах и традиционной вилке сцепления, что упрощает компоновку подкапотного пространства и снижает количество изнашиваемых элементов.

Выжимной подшипник в составе муфты работает только в момент выключения сцепления, перемещаясь вдоль оси вала и прижимаясь к лепесткам корзины. Гидравлический принцип обеспечивает плавность хода педали и точную дозировку усилия, что особенно важно для комфортной езды в городском цикле.

Данная муфта разработана для установки на следующие модели:

• Ford Fiesta V (2001-2008 годы выпуска)
• Ford Fusion (с 2002 года)
• Ford KA (с 1996 года)
• Mazda 2 (с 2003 года)

Эти автомобили оснащаются механическими коробками передач с гидравлическим приводом сцепления. Муфта совместима как с бензиновыми, так и с дизельными модификациями двигателей указанных моделей. При подборе необходимо учитывать конкретную модификацию коробки передач и год выпуска автомобиля, поскольку в процессе производства могли применяться различные варианты исполнения.

Корпус муфты изготавливается из алюминиевого сплава или композитных материалов, что обеспечивает малый вес и хорошую теплопроводность. Внутри размещен рабочий цилиндр с поршнем и уплотнительными манжетами, рассчитанными на работу с тормозной жидкостью стандартов DOT 4 или DOT 5.1.

Выжимной подшипник обычно представляет собой шариковый или роликовый подшипник закрытого типа с предварительной смазкой, не требующей обслуживания в процессе эксплуатации. Подшипник установлен в пластиковую или металлическую обойму, которая перемещается по направляющей втулке на валу КПП.

Система центрирования обеспечивает соосность муфты с коленчатым валом двигателя и корзиной сцепления. Направляющая втулка надевается на шлицы первичного вала и фиксирует муфту в правильном положении. Качество центрирования критически важно для равномерного износа деталей и отсутствия вибраций.

Штуцер для подключения гидролинии имеет стандартную резьбу и уплотняется медной или алюминиевой шайбой. Конструкция штуцера предусматривает возможность удаления воздуха из системы при прокачке.

О необходимости замены гидравлической муфты свидетельствуют следующие симптомы: провал педали сцепления, неполное выключение сцепления (сцепление «ведет»), затрудненное переключение передач, посторонние шумы при нажатии на педаль, подтекание тормозной жидкости в месте установки муфты. Износ выжимного подшипника проявляется характерным гулом или свистом, усиливающимся при нажатии на педаль сцепления.

Замена гидравлической муфты требует снятия коробки передач, так как доступ к детали возможен только со стороны картера сцепления. Рекомендуется одновременно заменять весь комплект сцепления (диск, корзину и муфту), особенно при значительном пробеге. Это позволяет избежать повторной разборки в ближайшее время и обеспечивает оптимальную работу всей системы.

При установке новой муфты необходимо проверить состояние направляющей втулки на первичном валу — она не должна иметь выработки или задиров. После сборки обязательна прокачка гидропривода сцепления для удаления воздуха из системы и проверка уровня тормозной жидкости в бачке.

Правильно установленная и исправная гидравлическая муфта обеспечивает четкое переключение передач, легкий ход педали сцепления и надежную работу трансмиссии на протяжении всего срока службы комплекта сцепления.
