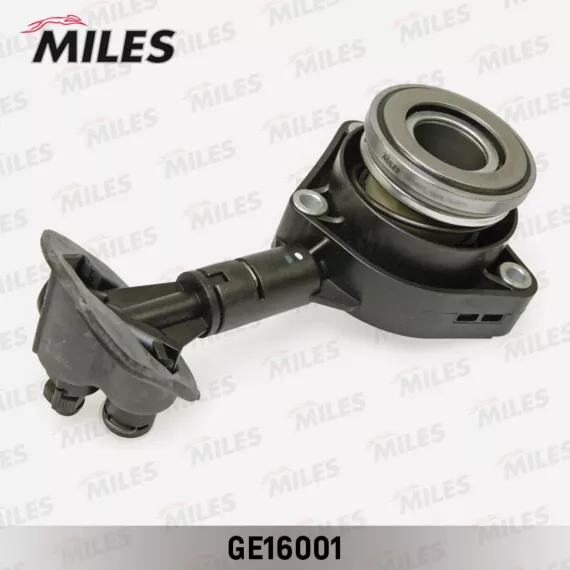

Муфта выключения сцепления представляет собой ключевой элемент гидравлической системы управления сцеплением, обеспечивающий передачу усилия от рабочего цилиндра на выжимной подшипник. Деталь разработана для установки на автомобили Ford Focus второго поколения, C-Max и Volvo S40 с соответствующими модификациями трансмиссии.

Муфта выполнена в виде цилиндрического корпуса с интегрированным гидравлическим механизмом. Внутри расположен поршень, который под действием давления рабочей жидкости перемещает шток с выжимным подшипником. Конструкция включает уплотнительные элементы, предотвращающие утечку тормозной жидкости и попадание загрязнений в рабочую полость.

Муфта оснащается встроенным выжимным подшипником, что упрощает монтаж и обеспечивает точную центровку относительно диафрагменной пружины корзины сцепления. Корпус изготавливается из прочного композитного материала или алюминиевого сплава, устойчивого к температурным нагрузкам и воздействию технических жидкостей.

Данная муфта совместима с конкретными артикулами комплектов сцепления GE09007, GE09002 и GE09048. Такая привязка обусловлена геометрическими параметрами корзины сцепления, ходом выжимного подшипника и характеристиками диафрагменной пружины. Применяется на автомобилях с механической коробкой передач типа MTX75 и аналогичными.

Установка требует демонтажа коробки передач и полного доступа к колоколу сцепления. Муфта крепится к направляющей втулке первичного вала КПП и фиксируется специальным стопорным кольцом или винтовым соединением в зависимости от конструкции трансмиссии. Важно соблюдать правильное положение штуцера для подключения гидравлической магистрали.

Основная функция муфты — преобразование гидравлического давления в механическое перемещение выжимного подшипника. При нажатии на педаль сцепления рабочая жидкость из главного цилиндра поступает в муфту, создавая усилие на поршне. Это усилие передается на лепестки диафрагменной пружины корзины, отводя ведомый диск от маховика.

Гидравлическая схема управления обеспечивает плавность включения сцепления и точность дозирования момента. Муфта работает в условиях постоянных циклических нагрузок, высоких температур от фрикционных накладок и вибраций от двигателя. Качество уплотнений напрямую влияет на стабильность работы всей системы сцепления.

Неисправность муфты проявляется затрудненным переключением передач, провалом педали сцепления или неполным выключением сцепления при нажатой педали. Утечка рабочей жидкости приводит к появлению масляных пятен на колоколе КПП и снижению уровня в бачке главного тормозного цилиндра.

Замена муфты рекомендуется при каждой замене комплекта сцепления, поскольку износ уплотнений и подшипника происходит параллельно с износом фрикционных накладок. Повторное использование старой муфты может привести к преждевременному выходу из строя нового сцепления из-за неравномерного отвода или заклинивания подшипника.
