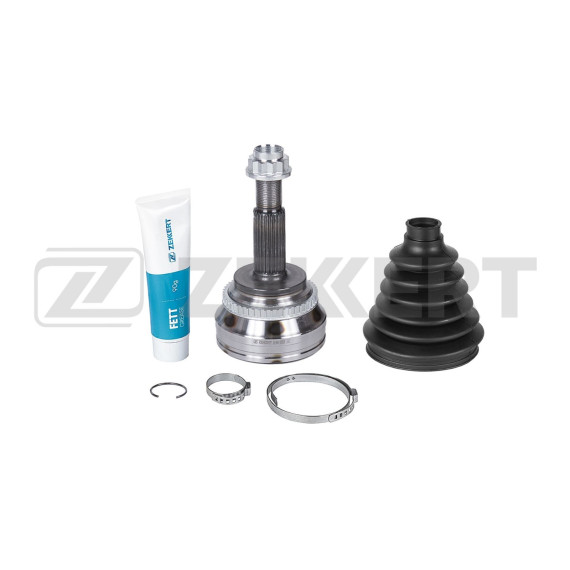

Наружный шарнир равных угловых скоростей представляет собой ключевой элемент привода колес для широкой линейки автомобилей Toyota и Lexus. Деталь обеспечивает передачу крутящего момента от коробки передач к ведущим колесам при одновременном изменении углов между валами во время работы подвески и поворотов руля.

ШРУС наружный устанавливается на внешнем конце полуоси, непосредственно соединяясь со ступицей колеса. В отличие от внутреннего шарнира, наружный работает при больших углах отклонения — до 45-47 градусов, что критично при выворачивании колес на максимальный угол. Конструкция шарнира основана на шариковом механизме с сепаратором, который удерживает стальные шарики в рабочих канавках между внутренней обоймой и корпусом. Такая схема гарантирует равномерность вращения без рывков и вибраций.

Данный ШРУС разработан для применения на следующих моделях:

Toyota RAV4 второго поколения (кузов A20) с 2000 года выпуска — компактный кроссовер с передним или полным приводом, где шарнир работает в условиях повышенных нагрузок при движении по бездорожью.

Toyota Camry пятого поколения (платформа V30) с 2001 по 2006 год — седан бизнес-класса с передним приводом, где наружный ШРУС обеспечивает плавность хода и бесшумность трансмиссии.

Toyota Harrier первого поколения (серия U30) с 2003 года — премиальный кроссовер, близкий по конструкции к Lexus RX, с аналогичными требованиями к надежности привода.

Lexus RX второго и третьего поколений (платформа U3) с 2003 года — люксовый SUV, где качество работы трансмиссии напрямую влияет на комфорт и престиж автомобиля.

Lexus ES четвертого поколения (платформа V6) — представительский седан на базе Toyota Camry, требующий безупречной работы всех узлов привода.

Корпус шарнира изготовлен из высокопрочной легированной стали с термической обработкой для повышения износостойкости. Рабочие дорожки имеют прецизионную обработку с минимальными допусками, что снижает люфты и продлевает срок службы. Внутри шарнира размещены закаленные шарики из хромистой стали, работающие в паре с сепаратором из специального сплава.

Пыльник из термостойкой резины защищает внутренние элементы от проникновения грязи, воды и песка. Его конструкция рассчитана на работу в широком диапазоне температур — от -40 до +120 градусов Цельсия. Герметичность обеспечивается металлическими хомутами, плотно обжимающими пыльник на валу и корпусе.

Смазка внутри шарнира — специальный молибденовый состав, устойчивый к высоким нагрузкам и температурам. Заводская закладка смазки рассчитана на весь срок службы ШРУСа при условии целостности пыльника.

Замена наружного ШРУСа требуется при появлении характерного хруста во время поворотов, особенно на вывернутых колесах при разгоне. Это признак износа шариков и рабочих дорожек. Также причиной замены становится разрыв пыльника — даже при кратковременном попадании абразивных частиц внутрь шарнира его ресурс резко сокращается.

При установке критически важно правильно затянуть ступичную гайку с моментом согласно спецификации производителя — обычно 215-245 Нм для указанных моделей. Недостаточная затяжка приведет к люфту и преждевременному износу, избыточная может повредить подшипник ступицы.

Перед монтажом необходимо проверить состояние шлицевых соединений на полуоси и ступице, очистить их от старой смазки и коррозии. Новый пыльник следует заполнить свежей смазкой того же типа, что используется в шарнире, и надежно зафиксировать хомутами без перекосов.

Ресурс качественного наружного ШРУСа при бережной эксплуатации составляет 80-120 тысяч километров, но может значительно сократиться при агрессивной езде с резкими стартами на вывернутых колесах или при регулярном движении по разбитым дорогам.
