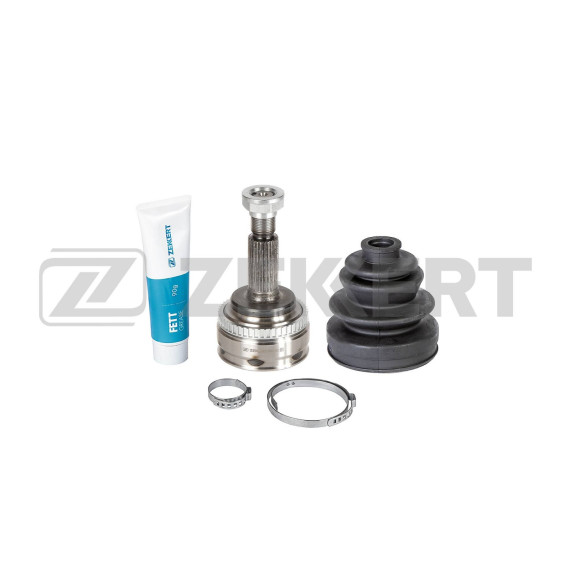

Внешний шарнир равных угловых скоростей предназначен для передачи крутящего момента от коробки передач к ведущим колесам автомобиля Toyota Corolla десятого поколения с механической трансмиссией. Эта деталь обеспечивает надежную связь между полуосью и ступицей колеса, позволяя передавать мощность даже при изменении угла между валами во время работы подвески.

ШРУС выполняет критически важную функцию в трансмиссии переднеприводного автомобиля. Внешний шарнир расположен со стороны колеса и работает при больших углах поворота — до 45-47 градусов. Конструкция позволяет колесу одновременно вращаться, получая крутящий момент, и поворачиваться при маневрировании, а также перемещаться вверх-вниз при работе подвески.

Шарнир состоит из корпуса с канавками, внутренней обоймы на валу, шести шариков и сепаратора, удерживающего их в рабочем положении. Шарики перекатываются по дорожкам качения, обеспечивая плавную передачу вращения без потерь скорости на внутренней и внешней частях шарнира.

Данный ШРУС разработан специально для Toyota Corolla поколения E120, выпускавшейся с 2001 года. Важно учитывать, что деталь совместима только с версиями, оснащенными механической коробкой передач. Автомобили с автоматической трансмиссией требуют других модификаций привода с отличающимися посадочными размерами и характеристиками.

Шарнир устанавливается на передний привод как с правой, так и с левой стороны автомобиля. При подборе необходимо учитывать сторону установки, так как длина полуосей и конфигурация шарниров могут различаться в зависимости от расположения двигателя и особенностей компоновки.

Внешний ШРУС имеет специфическую конструкцию для работы при больших углах поворота. Корпус шарнира изготавливается из высокопрочной легированной стали с последующей термообработкой для обеспечения износостойкости рабочих поверхностей. Дорожки качения выполнены с высокой точностью, что минимизирует люфты и обеспечивает равномерную работу.

Шарнир комплектуется пыльником из эластичного резинового материала, который защищает внутренние элементы от попадания грязи, воды и дорожных реагентов. Герметичность узла критически важна для долговечности, поскольку даже небольшое количество абразивных частиц быстро разрушает полированные поверхности качения.

Вал шарнира имеет шлицевое соединение для установки в ступицу колеса и фиксируется гайкой с определенным моментом затяжки. Внутренняя часть соединяется с полуосью через трипоидный или внутренний шариковый шарнир.

Характерные звуки при работе — основной признак неисправности внешнего ШРУСа. Хруст или щелчки при повороте руля, особенно на максимальных углах, указывают на износ шариков или дорожек качения. Вибрация при разгоне также может свидетельствовать о проблемах с шарниром.

Повреждение пыльника приводит к быстрому выходу ШРУСа из строя. При обнаружении разрывов резинового чехла необходима немедленная замена пыльника с полной промывкой шарнира и закладкой свежей смазки. Игнорирование поврежденного пыльника через несколько тысяч километров приведет к необходимости замены всего узла.

Увеличенный люфт в соединении, ощутимый при покачивании вывешенного колеса, также указывает на критический износ. В этом случае восстановление невозможно — требуется полная замена шарнира в сборе с валом.
