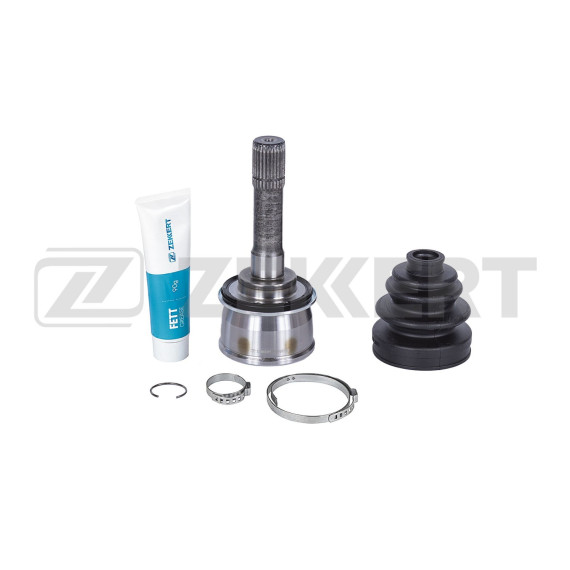

Внешний шарнир равных угловых скоростей представляет собой ключевой элемент привода колес для компактного внедорожника Suzuki Vitara поколений FT и HT, выпускавшихся с 1998 года. Этот компонент обеспечивает передачу крутящего момента от трансмиссии непосредственно к ступице колеса, одновременно компенсируя изменения углов при повороте руля и работе подвески.

Наружный ШРУС устанавливается со стороны колеса и работает в более жестких условиях по сравнению с внутренним шарниром. Он постоянно испытывает нагрузки при поворотах, когда угол отклонения достигает максимальных значений. Конструкция шарнира позволяет передавать мощность двигателя на колесо даже при значительных углах поворота, характерных для внедорожников с увеличенным ходом подвески.

Деталь состоит из корпуса с внутренними канавками, сепаратора, набора шариков и внутренней обоймы со шлицевым валом. Шарики перекатываются по дорожкам, обеспечивая плавную передачу вращения без рывков и вибраций. Защитный пыльник предохраняет механизм от попадания грязи, воды и песка, что критично для сохранения работоспособности.

Шарнир разработан специально для Suzuki Vitara моделей FT и HT, которые представляют второе поколение этого популярного компактного внедорожника. Эти модификации оснащались различными вариантами трансмиссии, включая полный привод с подключаемой передней осью и постоянный полный привод.

Деталь подходит для версий с разными типами двигателей — как бензиновыми, так и дизельными агрегатами. Важно учитывать сторону установки (правая или левая), так как шарниры могут иметь различия в длине вала и конфигурации шлицов в зависимости от расположения. При выборе необходимо сверять количество шлицов и диаметр посадочных мест.

Усиленный корпус шарнира рассчитан на внедорожную эксплуатацию, характерную для Vitara. Материал изготовления — высокопрочная легированная сталь, прошедшая термическую обработку для повышения износостойкости. Шарики и дорожки качения имеют специальное покрытие, снижающее трение и продлевающее срок службы узла.

Вал наружного ШРУСа оснащен резьбовой частью для крепления к ступице и шлицевым соединением для стыковки с внутренним шарниром через промежуточный вал. Конструкция предусматривает использование стопорного кольца, предотвращающего самопроизвольное разъединение шарнира при эксплуатации.

Пыльник изготавливается из эластичного материала, устойчивого к перепадам температур, моторным маслам и дорожным реагентам. Герметичность соединения обеспечивается специальными хомутами, которые надежно фиксируют пыльник на корпусе и валу.

Замена наружного ШРУСа требуется при появлении характерного хруста или щелчков во время поворотов, особенно при разгоне. Этот звук свидетельствует об износе шариков и дорожек качения. Также признаком неисправности служит вибрация на руле при движении и разрывы защитного пыльника.

Монтаж шарнира выполняется после снятия колеса, откручивания ступичной гайки и отсоединения рулевого наконечника. Необходимо демонтировать тормозной суппорт и извлечь приводной вал из ступицы. Старый ШРУС снимается с вала после удаления стопорного кольца, новый устанавливается с обязательной набивкой свежей смазки внутрь шарнира и под пыльник.

При эксплуатации Vitara в условиях бездорожья рекомендуется регулярно проверять состояние пыльников — даже небольшой разрыв приводит к быстрому загрязнению шарнира и его выходу из строя. Своевременная замена поврежденного пыльника с промывкой и перепаковкой ШРУСа позволяет значительно продлить срок службы дорогостоящей детали.
