Внешний шарнир равных угловых скоростей представляет собой ключевой элемент привода передних колес для популярного компактного кроссовера Nissan Juke первого поколения. Эта деталь обеспечивает передачу крутящего момента от коробки передач к ступице колеса при постоянно меняющихся углах поворота и вертикальных перемещениях подвески.

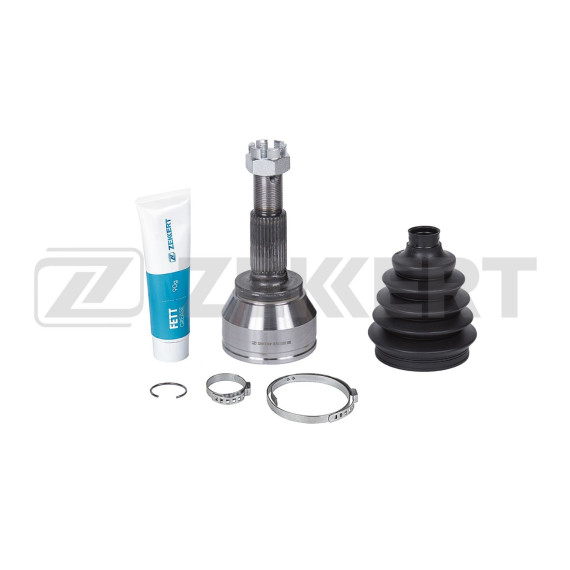

Наружный ШРУС для Juke F15 выполнен по классической схеме с шестью шариками, размещенными в канавках корпуса и внутренней обоймы. Такая конструкция позволяет компенсировать угловые отклонения до 45-50 градусов, что критически важно для переднеприводного автомобиля с независимой подвеской. Корпус шарнира изготавливается методом горячей штамповки с последующей термообработкой, что обеспечивает необходимую прочность и износостойкость рабочих поверхностей.

Внутренняя часть шарнира имеет шлицевое соединение для установки на вал привода, а внешняя оснащена фланцем со шпильками или резьбовыми отверстиями для крепления к ступичному подшипнику. Пыльник из эластичного материала защищает внутренние элементы от попадания грязи, воды и дорожных реагентов, что особенно важно в условиях российской эксплуатации.

Основная функция внешнего ШРУСа — обеспечение постоянной скорости вращения колеса независимо от угла поворота рулевого управления. В отличие от внутреннего шарнира, наружный работает под большими углами и испытывает более высокие динамические нагрузки при разгоне, торможении и маневрировании. При повороте руля шарнир изменяет угол между валом привода и осью вращения колеса, сохраняя при этом равномерность передачи момента.

Для Nissan Juke с его приподнятой посадкой и активным стилем вождения наружные ШРУСы подвергаются повышенным нагрузкам. Кроссовер часто эксплуатируется в смешанном режиме — городские пробки с частыми поворотами, загородные трассы, периодические выезды на легкое бездорожье. Все это требует от шарнира высокой надежности и запаса прочности.

Деталь разработана специально для Nissan Juke поколения F15, выпускавшегося с 2010 года. Этот шарнир совместим со всеми модификациями модели — как с базовыми версиями, оснащенными механической коробкой передач, так и с вариантами, имеющими вариатор CVT. Применяется на автомобилях с различными двигателями объемом 1.6 литра, включая как атмосферные, так и турбированные версии.

При подборе важно учитывать, что конструкция привода может различаться для переднеприводных и полноприводных версий автомобиля. Передние ШРУСы устанавливаются на все модификации Juke, поскольку базовая платформа автомобиля имеет переднеприводную компоновку. В полноприводных версиях передний привод остается основным, задний подключается при необходимости.

Характерные симптомы неисправности внешнего ШРУСа проявляются достаточно явно. Хруст или щелчки при поворотах — наиболее распространенный признак износа шариков и беговых дорожек. Звук усиливается при крутых поворотах под нагрузкой, например, при выезде с парковки или разгоне на извилистой дороге. Вибрация на руле при движении на скорости может указывать на люфт в шарнире или дисбаланс привода.

Разрыв или повреждение пыльника приводит к быстрому выходу ШРУСа из строя, поскольку смазка вытекает, а внутрь попадают абразивные частицы. Регулярный визуальный осмотр пыльников во время сезонного обслуживания позволяет предотвратить дорогостоящий ремонт. При обнаружении трещин или разрывов замена пыльника должна производиться незамедлительно.

Замена наружного ШРУСа требует демонтажа колеса, элементов тормозной системы и рулевого управления. Необходимо отсоединить шаровую опору и рулевой наконечник, освободить ступичную гайку и извлечь привод из ступицы. При установке нового шарнира критически важно правильно затянуть центральную гайку ступицы с требуемым моментом, так как от этого зависит целостность подшипника и безопасность движения.

Перед монтажом следует проверить состояние сопряженных деталей — ступичного подшипника, шлицев на валу, посадочных мест. Использование новых крепежных элементов рекомендуется для обеспечения надежности соединений. Пыльник должен быть правильно установлен и зафиксирован хомутами без перекосов и натяжения, чтобы обеспечить герметичность на весь срок службы детали.
