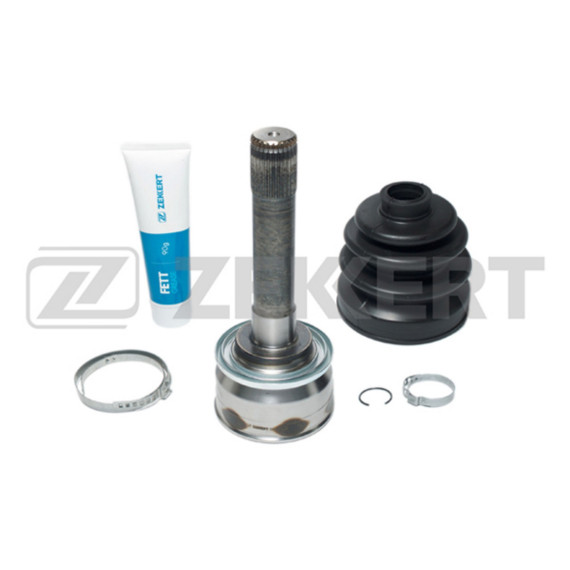

Внешний шарнир равных угловых скоростей для популярных моделей Mitsubishi представляет собой ключевой элемент трансмиссии полноприводных автомобилей и коммерческого транспорта. Деталь обеспечивает передачу крутящего момента от коробки передач к ведущим колесам при одновременном изменении угла между валами во время поворотов и работы подвески.

ШРУС располагается на внешней части приводного вала, соединяя его со ступицей колеса. Основная задача шарнира — обеспечить плавную передачу вращения при углах поворота до 45-50 градусов, что критично для управляемых ведущих колес. Конструкция позволяет компенсировать перемещения подвески в вертикальной плоскости и одновременно передавать мощность без рывков и вибраций.

Деталь разработана для установки на:

Mitsubishi L200 — пикап с периода выпуска 1992 года, включая поколения K20/K60 и более поздние модификации с передним и полным приводом

Mitsubishi L300 третьего поколения — коммерческий фургон и микроавтобус производства с 1986 года в полноприводных версиях

Mitsubishi Pajero второго поколения — внедорожник выпуска с 1994 года в исполнениях с подключаемым и постоянным полным приводом

Mitsubishi Pajero Sport первого поколения — среднеразмерный внедорожник производства с 1998 года во всех трансмиссионных вариантах

Внешний ШРУС выполнен по классической схеме Рцеппа с шестью шариками, размещенными в сепараторе между внутренней и наружной обоймами. Корпус шарнира изготавливается из высокопрочной легированной стали с термической обработкой для обеспечения износостойкости рабочих поверхностей. Шлицевое соединение на внутренней части обеспечивает надежную фиксацию на приводном валу.

Защитный пыльник из эластичного резинотехнического материала предохраняет внутреннюю полость от попадания грязи, воды и абразивных частиц. Внутренний объем заполнен специальной консистентной смазкой, рассчитанной на весь срок службы узла при условии сохранения герметичности.

Внешний ШРУС испытывает максимальные нагрузки в режиме интенсивного разгона при вывернутых колесах, а также при движении по бездорожью с активной работой подвески. Для указанных моделей Mitsubishi характерны высокие требования к прочности трансмиссии из-за значительной массы автомобилей и возможности эксплуатации в тяжелых условиях.

Основные признаки износа включают характерный хруст при поворотах, вибрации на скорости, люфт в соединении. Повреждение пыльника приводит к быстрому выходу шарнира из строя из-за вымывания смазки и попадания абразива на рабочие поверхности шариков и обойм.

При замене рекомендуется одновременная проверка состояния внутреннего ШРУСа, приводного вала и ступичного подшипника для комплексной оценки состояния привода колеса.
