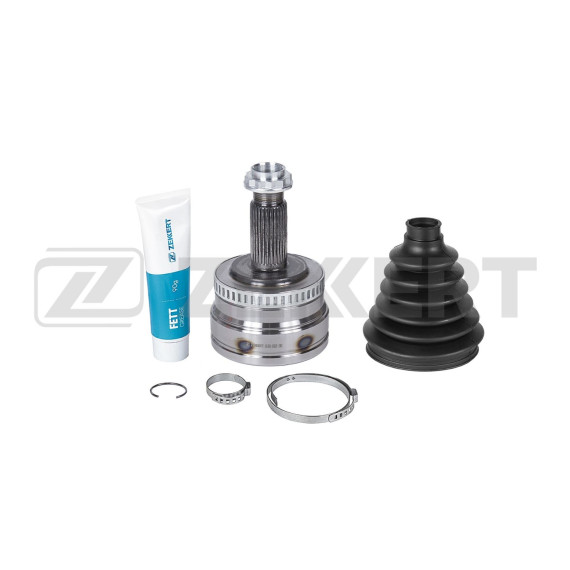

Внешний шарнир равных угловых скоростей представляет собой критически важный элемент трансмиссии полноприводного внедорожника Land Rover Range Rover третьего поколения. Этот узел обеспечивает передачу крутящего момента от полуоси к ступице колеса при постоянно изменяющихся углах поворота управляемых колес.

ШРУС внешнего типа устанавливается на конце приводного вала и соединяется непосредственно со ступицей колеса. Основная задача детали — обеспечить плавную передачу вращения при углах поворота до 45-50 градусов, что особенно важно для внедорожника с большими ходами подвески. Шарнир компенсирует вертикальные перемещения колеса при работе независимой подвески и одновременно позволяет колесам поворачиваться для управления автомобилем.

Конструкция внешнего ШРУСа воспринимает значительные нагрузки при разгоне, торможении двигателем и маневрировании. В условиях бездорожья, характерных для эксплуатации Range Rover, шарнир работает в режиме постоянных ударных нагрузок и экстремальных углов поворота.

Шарнир выполнен по классической схеме Рцеппа и включает корпус с внутренними канавками, сепаратор и комплект шариков из закаленной стали. Корпус ШРУСа интегрирован с фланцем для крепления к ступице через болтовое соединение или шлицевое зацепление. Внутренняя обойма имеет шлицы для установки на приводной вал.

Материал изготовления — высоколегированная сталь с последующей термообработкой, обеспечивающая высокую износостойкость рабочих поверхностей. Рабочие дорожки и шарики проходят процесс цементации или азотирования для повышения твердости поверхностного слоя.

Защитный пыльник из эластомера предохраняет внутреннюю полость от проникновения влаги, грязи и песка. Специальная смазка на основе дисульфида молибдена заложена в шарнир на весь срок службы и работает в широком температурном диапазоне.

Деталь разработана специально для Land Rover Range Rover третьего поколения, выпускавшегося с 2002 года. Этот внедорожник оснащался постоянным полным приводом с раздаточной коробкой, что требует установки приводных валов с шарнирами на все четыре колеса.

Применимость ШРУСа зависит от конкретной модификации двигателя и типа трансмиссии. Range Rover III комплектовался различными силовыми агрегатами — бензиновыми V8 объемом 4.4 и 4.2 литра с наддувом, а также дизельными моторами. Конструкция привода передних и задних колес может различаться, поэтому необходимо учитывать расположение узла — левая или правая сторона, передняя или задняя ось.

Замена внешнего ШРУСа требуется при появлении характерных признаков износа — хруста при поворотах, вибраций на скорости, люфта в шарнире. Повреждение защитного пыльника приводит к быстрому выходу детали из строя из-за попадания абразивных частиц на рабочие поверхности.

При установке нового шарнира необходимо использовать оригинальный крепеж и соблюдать моменты затяжки резьбовых соединений. Обязательна проверка состояния пыльника, стяжных хомутов и наличия достаточного количества смазки. После монтажа рекомендуется провернуть шарнир на всех углах поворота для равномерного распределения смазочного материала.

Качество внешнего ШРУСа напрямую влияет на управляемость автомобиля, комфорт и безопасность движения. Износ шарнира может привести к его разрушению во время движения с потерей тяги на колесо, что критично в условиях бездорожья или скоростного движения.
