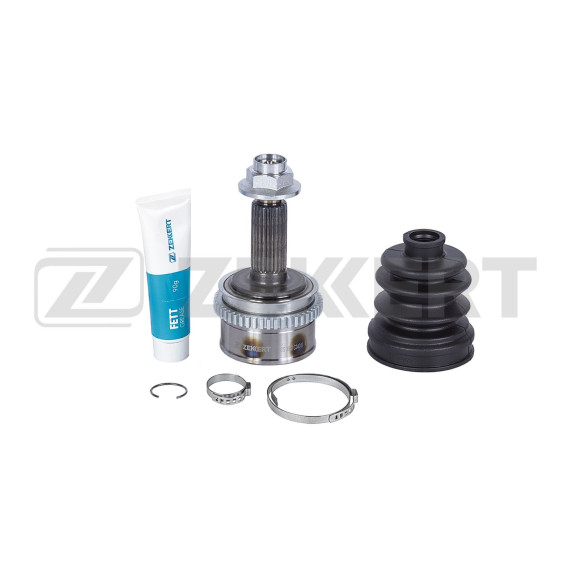

Наружный шарнир равных угловых скоростей представляет собой ключевой элемент привода передних колес компактных городских автомобилей Kia Picanto первого и второго поколений, а также Hyundai i10 первой генерации. Эта деталь обеспечивает передачу крутящего момента от коробки передач к ведущим колесам при одновременном изменении углов поворота и вертикальном перемещении подвески.

Внешний ШРУС устанавливается на внешнем конце полуоси и соединяется непосредственно со ступицей колеса. В отличие от внутреннего шарнира, наружный работает при больших углах поворота — до 45-47 градусов, что критично важно для маневренности малогабаритных автомобилей в городских условиях. Конструкция шарнира позволяет колесу одновременно вращаться, поворачиваться и перемещаться вверх-вниз при проезде неровностей.

Шарнир состоит из корпуса с канавками, внутренней обоймы, шариков-сателлитов и сепаратора. Шесть стальных шариков передают усилие через дорожки качения, обеспечивая плавность хода и равномерное распределение нагрузки. Защитный пыльник из термостойкой резины или силикона предохраняет внутренние элементы от грязи, воды и дорожных реагентов.

Данный ШРУС разработан специально для переднеприводной платформы субкомпактных моделей концерна Hyundai-Kia. Геометрия корпуса и размеры шлицевого соединения соответствуют конструктивным особенностям трансмиссии этих автомобилей, оснащенных двигателями объемом 1.0-1.2 литра.

Компактные размеры шарнира учитывают ограниченное пространство в колесных арках малолитражек. При этом конструкция рассчитана на городской режим эксплуатации с частыми стартами, остановками и маневрированием на малых скоростях. Особое внимание уделено работе при максимальных углах поворота руля, характерных для парковки и разворотов в стесненных условиях.

Корпус наружного ШРУСа выполнен из легированной стали с термической обработкой, обеспечивающей высокую твердость рабочих поверхностей при сохранении вязкости основы. Дорожки качения имеют точную геометрию для минимизации люфтов и вибраций. Шлицевое отверстие внутренней обоймы соответствует диаметру и профилю полуоси конкретной модели автомобиля.

Стопорное кольцо фиксирует ШРУС на валу привода, предотвращая осевое смещение при работе. Резьбовая часть корпуса предназначена для крепления к ступице колеса через гайку с моментом затяжки согласно спецификации производителя. Качество сборки и балансировка шарнира влияют на отсутствие вибраций при движении на высоких скоростях.

Основными симптомами неисправности наружного ШРУСа являются характерные щелчки или хруст при поворотах руля, особенно на максимальных углах. Звуки усиливаются при трогании с вывернутыми колесами или при движении по дуге под нагрузкой. Вибрация на руле при разгоне также может указывать на износ шарнира.

Визуальный осмотр начинается с проверки состояния пыльника — разрывы защитного чехла приводят к быстрому загрязнению смазки и ускоренному износу шариков и дорожек качения. Люфт в шарнире проверяется покачиванием вывешенного колеса в вертикальной и горизонтальной плоскостях. Наличие смазки на внутренней стороне колесного диска свидетельствует о повреждении пыльника.

Замена наружного ШРУСа требует снятия колеса, откручивания гайки ступицы и демонтажа элементов подвески для извлечения полуоси. Важно соблюдать момент затяжки новой ступичной гайки — недостаточная затяжка приведет к люфту, избыточная может повредить подшипник ступицы. При установке необходимо убедиться, что стопорное кольцо правильно зафиксировалось в канавке.

Рекомендуется одновременная замена обоих наружных ШРУСов при значительном пробеге автомобиля, так как условия эксплуатации для правой и левой сторон обычно схожи. Новый шарнир поставляется с предварительно заложенной смазкой и новым пыльником с хомутами. После установки следует проверить отсутствие посторонних звуков при поворотах руля на неподвижном автомобиле и во время тестовой поездки.

Качественный наружный ШРУС обеспечивает бесшумную работу трансмиссии и надежную передачу мощности на протяжении 80-120 тысяч километров пробега при своевременном обслуживании и сохранности защитного пыльника.
