Внутренний шарнир равных угловых скоростей представляет собой ключевой элемент привода передних колес, обеспечивающий передачу крутящего момента от коробки передач к наружному ШРUSу и далее на ступицу колеса. Деталь устанавливается со стороны трансмиссии и компенсирует изменение длины полуоси при работе подвески.

Внутренний ШРУС отвечает за бесперебойную передачу мощности от дифференциала на колеса при движении автомобиля. В отличие от наружного шарнира, внутренний работает под меньшими углами поворота, но должен компенсировать осевые перемещения приводного вала при сжатии и отбое подвески. Конструкция шарнира позволяет полуоси изменять длину в пределах нескольких сантиметров без потери эффективности передачи момента.

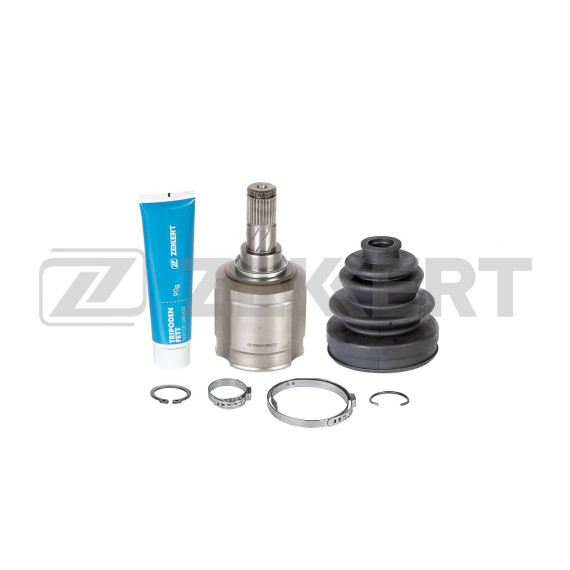

Шарнир состоит из корпуса с профилированными канавками, сепаратора, обоймы и шести шариков, которые обеспечивают равномерное распределение нагрузки. Герметичный пыльник защищает внутренние элементы от попадания грязи, воды и песка, сохраняя заложенную при сборке смазку.

Данный ШРУС разработан для установки на следующие модели:

Mitsubishi Outlander второго поколения (2006-2012) и третьего поколения (с 2012 года) с передним и полным приводом. Применяется на версиях с бензиновыми двигателями объемом 2.0, 2.4 и 3.0 литра.

Mitsubishi Lancer восьмого поколения (с 2008 года), включая спортивные модификации. Шарнир подходит для комплектаций с механической и автоматической трансмиссией.

Mitsubishi ASX (с 2010 года) – компактный кроссовер с поперечным расположением двигателя и передним приводом или системой полного привода.

Peugeot 4007 (2007-2012) – среднеразмерный кроссовер, созданный на базе Mitsubishi Outlander и использующий идентичные компоненты трансмиссии.

Citroen C-Crosser (2007-2012) – французская версия кроссовера, технически идентичная Peugeot 4007 и Mitsubishi Outlander второго поколения.

Трипоидная конструкция внутреннего шарнира отличается от шариковой схемы наружного ШРУСа. Вместо шести шариков в канавках используется трехлучевая звезда с роликами, что обеспечивает большую осевую подвижность. Такая схема оптимальна для внутреннего расположения, где требуется компенсация изменения расстояния между трансмиссией и колесом.

Корпус шарнира выполнен из высокопрочной легированной стали с термической обработкой рабочих поверхностей. Канавки корпуса имеют специальный профиль, позволяющий роликам перемещаться вдоль оси при сохранении постоянного контакта. Твердость рабочих поверхностей достигает 58-62 единиц по Роквеллу, что обеспечивает износостойкость при высоких нагрузках.

Сепаратор и ролики изготавливаются с высокой точностью для минимизации люфтов и вибраций. Игольчатые подшипники внутри роликов снижают трение и продлевают ресурс шарнира. Внутренняя полость заполняется специальной молибденовой смазкой, рассчитанной на весь срок службы детали.

При замене внутреннего ШРУСа необходимо использовать новый пыльник и хомуты, так как повторное использование старых уплотнений недопустимо. Момент затяжки крепежных элементов должен соответствовать спецификациям производителя автомобиля – для гайки ступицы это обычно 180-220 Нм.

Шарнир устанавливается в коробку передач через шлицевое соединение с использованием стопорного кольца. При монтаже важно контролировать правильную посадку стопорного кольца в канавку, что предотвратит самопроизвольное выпадение полуоси при эксплуатации.

Диагностика неисправности внутреннего ШРУСа включает проверку на наличие люфта в осевом направлении, прослушивание характерных щелчков при трогании с места и разгоне. Разрыв пыльника приводит к быстрому износу из-за попадания абразивных частиц, поэтому регулярный визуальный осмотр защитных чехлов критически важен.

Замена внутреннего шарнира требуется при пробеге 150-200 тысяч километров в нормальных условиях эксплуатации. Агрессивная манера вождения, частые поездки по плохим дорогам и буксировка прицепов сокращают ресурс детали на 30-40 процентов.
