Внутренний шарнир равных угловых скоростей — критически важный элемент трансмиссии переднеприводного автомобиля, обеспечивающий передачу крутящего момента от коробки передач к ведущим колесам при постоянно меняющихся углах наклона и длине привода.

Внутренний ШРУС устанавливается на стороне коробки передач и отвечает за компенсацию осевых перемещений приводного вала при работе подвески. В отличие от наружного шарнира, внутренний ШРУС работает под меньшими углами, но должен компенсировать изменение длины привода при ходах сжатия и отбоя. Эта деталь позволяет колесу перемещаться вверх-вниз относительно кузова, сохраняя при этом непрерывную передачу мощности.

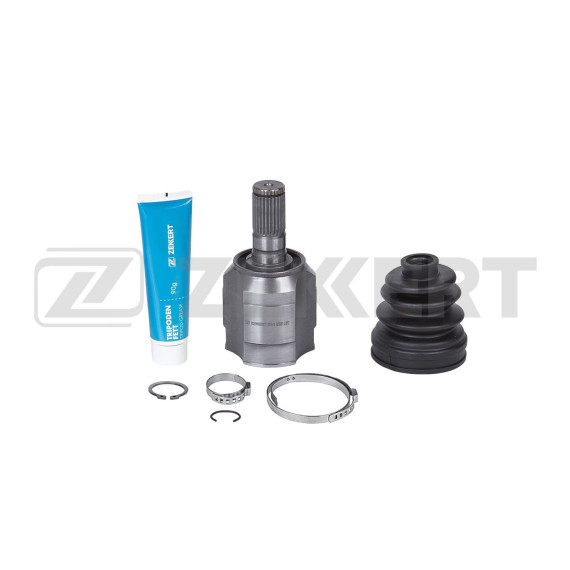

Данный шарнир разработан специально для автомобилей Kia Soul первого и второго поколений, выпущенных с 2013 года и оснащенных автоматической коробкой передач. Конструкция учитывает особенности крепления к АКПП данной модели, включая специфический диаметр шлицевого соединения и посадочные размеры стопорных элементов.

Важно учитывать тип трансмиссии при выборе запчасти — ШРУСы для автомобилей с механической и автоматической коробками передач различаются конструктивно из-за разных характеристик передаваемого крутящего момента и особенностей крепления.

Внутренний шарнир обычно выполняется по трипоидной схеме с тремя роликами, которые перемещаются в продольных канавках корпуса. Такая конструкция обеспечивает необходимую осевую подвижность при сохранении синхронной передачи вращения. Корпус шарнира жестко крепится к валу коробки передач через шлицевое соединение и стопорное кольцо.

Защитный пыльник является неотъемлемой частью узла — он предотвращает попадание грязи, воды и песка внутрь механизма, где находится специальная смазка. Целостность пыльника критична для долговечности всего узла.

О необходимости замены внутреннего ШРУСа свидетельствуют характерные щелчки или хруст при трогании с места, особенно под нагрузкой на неровной дороге. Также возможна вибрация при ускорении, которая усиливается с ростом скорости. Визуально неисправность можно определить по порванному пыльнику и вытекшей смазке на приводном валу и элементах подвески.

Замена внутреннего ШРУСа требует демонтажа приводного вала, что включает отсоединение от ступицы колеса наружного шарнира и извлечение внутреннего из коробки передач. Важно соблюдать момент затяжки крепежных элементов при установке и использовать новое стопорное кольцо. После монтажа необходима проверка уровня трансмиссионного масла в АКПП, так как при демонтаже привода возможна его утечка.

При установке нового шарнира рекомендуется заменить оба пыльника на приводе и проверить состояние наружного ШРУСа, чтобы избежать повторного ремонта в ближайшее время.
